3. 施工验收标准

二

核心施工技术规范

标准化施工技术需严格遵循“路径规划→敷设安装→端接固定→标识管理”的流程，每个环节均有明确的技术参数要求。

1. 路径规划与保护

通道布置规范：多层支架敷设时，应按“电压等级由高至低、强电至弱电”的顺序自上而下排列（35kV以上高压电缆可自下而上）；同一层支架上，电力电缆间需保留1倍电缆外径的空隙，控制电缆可多层叠置（≤3层）。

弯曲半径控制：所有电缆在转弯、穿管处必须满足允许弯曲半径，例如自容式铅包充油电缆为20倍外径，Cat6a双绞线为8倍外径，OM4光纤为10倍外径（动态弯曲）/20倍外径（静态弯曲）。

2. 敷设安装工艺

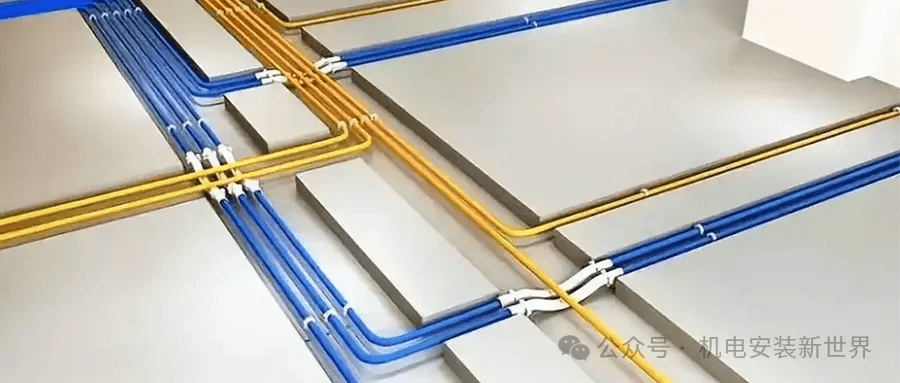

导管敷设要求：金属导管禁止对焊，需采用螺纹连接（套管长度≥2.2倍导管外径）；每根导管弯头≤3个（直角弯≤2个），弯扁度≤10%外径；导管内径≥电缆外径的1.5倍（多根电缆穿管时，截面积占比≤40%）。

单芯电缆涡流防治：交流单芯电缆的金属支架、导管需避免构成闭合磁路，可采用非磁性材料支架（如铝合金）、三相电缆品字形排列、钢制桥架内加装绝缘衬垫（厚度≥2mm）等措施。

3. 端接与固定技术

双绞线端接：必须采用T568B标准线序（橙白-橙-绿白-蓝-蓝白-绿-棕白-棕），端接损耗≤0.3dB；水晶头压接应使用专用压线钳（压力≥120N），确保每根线芯与铜片紧密接触（电阻≤5mΩ）。

光纤端接：采用预端接模块时，插入损耗≤0.5dB；现场熔接时，单模光纤熔接损耗≤0.1dB，多模光纤≤0.2dB，且熔接点需置于热缩管中心（热缩温度120-140℃）。

固定间距要求：水平双绞线在吊顶内每隔1.5m固定一次，垂直干线电缆每隔2m固定一次；电缆在桥架内固定时，首末端及转弯处需加装固定夹，固定间距≤1m。

4. 标识与管理

标识规范：所有电缆两端需贴唯一标识，推荐格式为“区域-楼层-设备类型-编号”（如A-03-D-12，A为区域、03为楼层、D为数据端口、12为编号）；标识需采用耐摩擦、防水材质（如PVC标签），粘贴位置距端接处≥15cm。

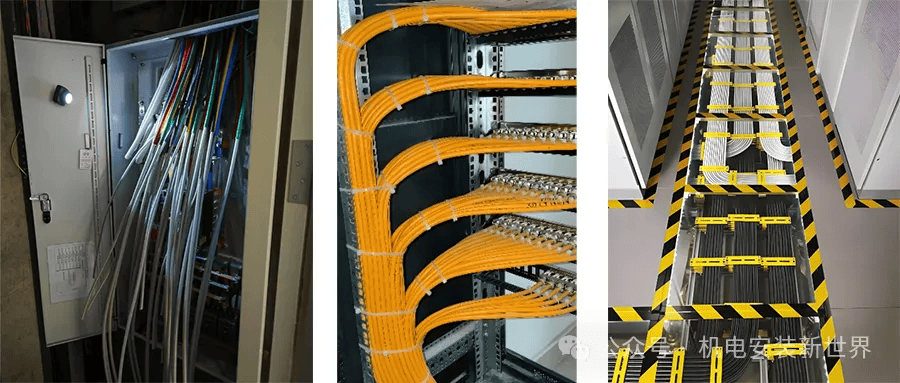

管理子系统要求：弱电间内配线架需采用19英寸标准机柜安装，机柜内温度控制在18-27℃，相对湿度≤65%；2025年主流做法是配备电子配线架，通过RFID标签实现端口状态实时监控（响应时间≤1秒）。

三

材料选型的技术依据

材料选型需结合场景需求与标准要求，重点关注传输性能、环境适应性、安全性能三大指标。

1. 双绞线选型

Cat6a UTP：带宽500MHz，支持10Gbps/100m，适用于办公室、会议室等普通场景，符合GB/T 18015.21-2025的AXT要求（≥35dB），价格约为Cat6的1.2倍。

Cat6a FTP：屏蔽效能≥90dB（100MHz），抗干扰能力比UTP强20dB，适用于机房、工业车间（如焊接区域）等强电磁干扰环境，需注意屏蔽层的可靠接地（接地电阻≤1Ω）。

注意事项：水平子系统禁止使用Cat5e及以下线缆（无法满足10Gbps传输需求），且线缆中间不得有接头（必须通过配线架转接）。

2. 光纤选型

OM4多模光纤：芯径50μm，数值孔径0.200，支持10Gbps/550m、40G/150m，适用于楼宇垂直干线、数据中心内部（距离≤500m），符合YD/T 1258.1-2025的机械性能要求。

单模光纤（SMF）：芯径9μm，传输损耗≤0.3dB/km（1310nm），适用于建筑群子系统（距离≥2km）、5G基站回传，需搭配单模光模块（如QSFP28-100G）使用。

3. 辅助材料选型

防火材料：贯穿孔洞需采用有机堵料+防火板封堵（厚度≥墙体厚度），电缆表面需涂刷防火涂料（厚度≥1mm，长度≥1.5m），中间接头需用阻火包带+防爆盒保护（包绕厚度≥产品要求的1.2倍）。

四

验收规范与质量控制

验收需采用专业设备进行全参数测试，确保符合标准要求，主要包括电气性能测试、物理性能检查、文档验收三个部分。

1. 电气性能测试

双绞线测试：使用FLUKE DSX-8000等测试仪，测试项目包括近端串扰（NEXT）、回波损耗（RL）、插入损耗（IL）、外部串扰（AXT）。根据GB/T 18015.21-2025，Cat6a电缆的NEXT≥45dB（100MHz），RL≥20dB（500MHz），IL≤0.5dB/10m。

光纤测试：使用OTDR测试仪（如EXFO MAX-710B）测试衰减（单模≤0.3dB/km，多模≤2.5dB/km），并通过光功率计测试端到端损耗（≤1.5dB/链路）；同时需进行极性测试，确保收发信号方向正确。

接地测试：设备间接地电阻≤1Ω（采用接地电阻测试仪），屏蔽电缆的屏蔽层接地电阻≤0.1Ω（使用毫欧表测试）。

2. 物理性能检查

敷设检查：电缆弯曲半径符合标准要求（如Cat6a双绞线≥8倍外径），无压扁（扁度≤10%）、破损（绝缘层无裂缝）现象；导管弯头数量≤3个，弯扁度≤10%。

端接检查：双绞线水晶头压接牢固（拉扯无松动），线芯无外露；光纤熔接点光滑（无气泡、裂纹），热缩管包裹紧密（无松动）。

3. 文档验收

验收需提供完整的技术文档，包括：

设计文档：布线系统拓扑图、路径图、设备清单（含标准号）；

施工记录：电缆敷设记录（日期、人员、测试数据）、端接记录（线序、损耗值）；

测试报告：双绞线测试报告（FLUKE格式）、光纤OTDR曲线报告、接地测试报告；

维护手册：设备操作说明、常见故障处理流程、标识对照表。

五

标准化布线的应用价值与发展趋势

1. 应用价值

可靠性保障：通过电气性能测试确保电缆传输稳定，例如Cat6a双绞线的AXT控制可避免串扰导致的网络卡顿（丢包率≤0.1%）。

扩展性增强：采用星型拓扑结构与模块化设计，可轻松扩展端口数量（如新增工位只需在配线架上跳接），适应业务增长需求。

2. 发展趋势

智能化布线：2025年起，电子配线架、数字孪生技术将广泛应用，通过3D可视化链路图实现故障定位（时间≤5分钟），运维效率提升60%。

绿色环保：标准新增环保要求，例如GB/T 18233.4-2024规定电缆材料需符合RoHS 2.0标准（铅含量≤0.1%），推动无卤低烟电缆的应用。

高速化传输：随着8K视频、AI算力需求增长，Cat8双绞线（带宽2000MHz，支持40Gbps/30m）、单模光纤（支持400Gbps/10km）将成为高端场景的主流选择。

六
