雪佛兰科鲁兹的线束水平如何,一起来分析下

上汽通用雪佛兰科鲁兹官方指导售价为10.99~16.99万,其外观时尚,舒适性也比较好。今天我们来看看科鲁兹的机舱内线束布置。

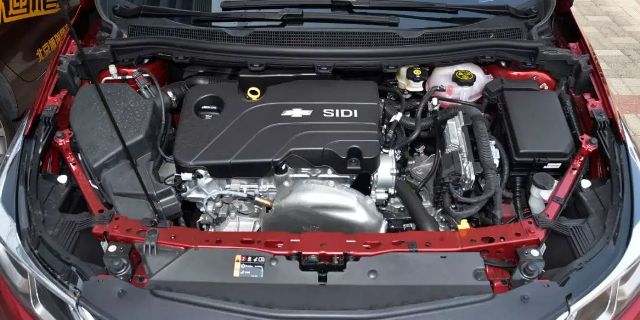

下图是机舱内的整体布置效果,从中可以看到,虽然线束直接暴露在外边,但是线束包裹的非常到位,而且横平竖直的,整体效果还是非常美观的。我们工程师在做设计的时候,如果线束不能隐藏的话,我建议大家可以参考下科鲁兹,将线束拉直来,线束包扎也做漂亮一点。

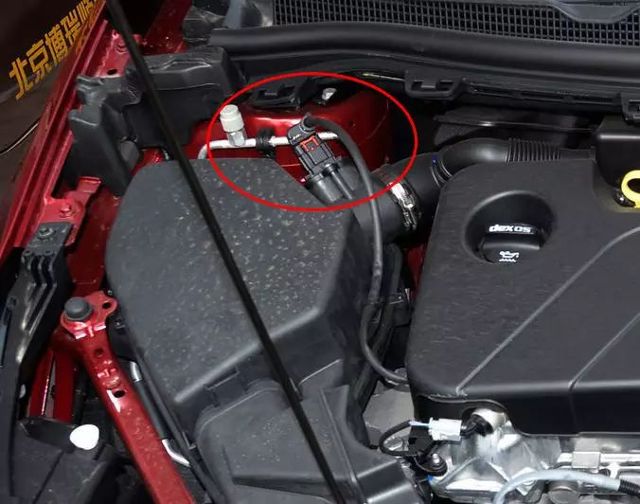

下图红圈部分是空气流量计的分支,可以看到插件不是竖直布置,另外插件尾部线束还使用了橡胶件进行保护,做到了导线隐藏。这种设计是在豪华车的发动机线束上非常流行的一个设计。

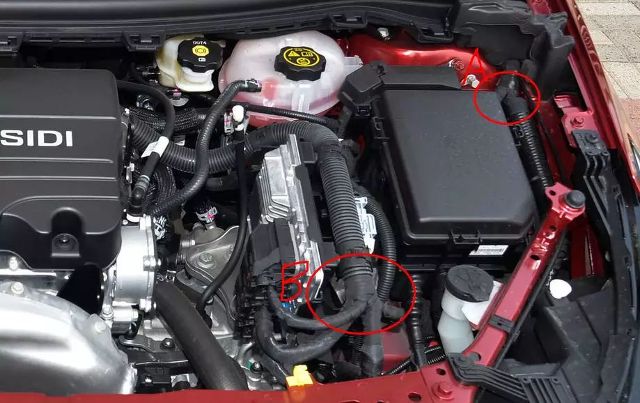

今天拿出科鲁兹来讲,其实重点是要介绍一下下面这张图,学习一下科鲁兹的线束包扎方式。图中右上角的地方,在线束分支的地方,专门使用了更加软的布基胶带进行包扎,这种设计方式使得线束分支的时候基本处于同一个平面,比较美观。

这张图的下面红圈处,同一个地方有4个线束分支。好多设计规范里面定义的是同一个分支点不允许超过3个以上的线束分支。这里可以看到科鲁兹在线束分支上使用了编制网的的包扎方式,将线束做的更软,方便装配。

对于进继电器盒的电源线,科鲁兹使用了一个橡胶件进行过度保护,并且也是使用了编制网的形式包扎保护。

对于机盖上的线束,由于机盖开闭的频率也较高,为了更好的保护线束,这里使用了注塑管进行线束保护。

总结一下,科鲁兹的机舱内线束设计还是很好的,线束用料也很足,有好多值得我们工程师学习借鉴的地方。大家的观点是不是和我一样的,欢迎在留言区一起讨论下。
