纯技术贴:日间行车灯DIY

看牛人自己安装日间行车灯,懂得入。

这年头新车没有行车记录仪和日行灯都不好意思出去打招呼了。

淘宝上88块弄了个LED灯。自己用ArduinoSTM32f103外加几个元器件给“全家桶”捣鼓一个drl。

晚上发动机关机后drl延时两分钟关闭,充当照明。

先写一下原材料:

1. stm32f103 maple board。可以安装arduino bootloader。ebay上不超过3刀一个。差不多是最便宜的了。arduino差不多是最简易的单片机开发系统了。

2. FDS9926A N channel mosfet 。LED的开关,很多PC/laptop主板用这个芯片控制usb等的供电

3. 电阻电容若干

4. LM1117 3.3v ldo 一个

***2,4 都是废板上拆的。

为啥要用单片机:

NSW的法律规定DRL必须在夜间也就是大灯打开的时候关闭。所以一定要设计一个电路来检测大灯是否打开。

你可以用数字电路(与非门) 如74ls02 (ebay 售价3刀)来做。也可以用单片机( stm32f103 maple 2.6x刀)。

如果你用与非门,那问题又来了,电源一定要用ACC,不能用常电(battery)。否则停车的时候DRL会一直亮着。

而发动机舱里根本就没有ACC。你要把驾驶舱里的ACC穿过防火墙连到发动机舱里是超级大工程了,还不如做个电路通过检测电压来知道发动机是否启动。

用放大器或比较器来做电压检测电路完全可行。不过加起来成本要超过单片机一倍了。还不能做夜间延时关灯功能。还是用单片机吧。

stm32 103 maple

https://www.ebay.com.au/itm/STM32F103RC8T6-ARM-STM32F103RC8T6-Cortesx-M3-Leaf-Maple-Mini-Module-for-STM32/282779260595?hash=item41d6f516b3:m:mXKnb4JXJDy4_oAq0vcfnjw

FDS9926 N channel Mosfet

https://www.ebay.com.au/itm/10-pcs-ME9926-9926-FDS9926A-MOSFET-SMD-SOP-8/263336132148?epid=1689573958hash=item3d500e7e34:g:4CIAAOSw6oBXEhuF

写code和做电路板对于我来说不是难事。怎么装这个灯倒是费了不少脑筋。

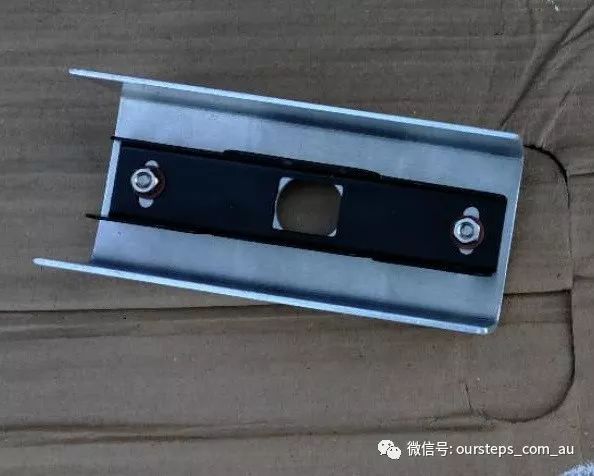

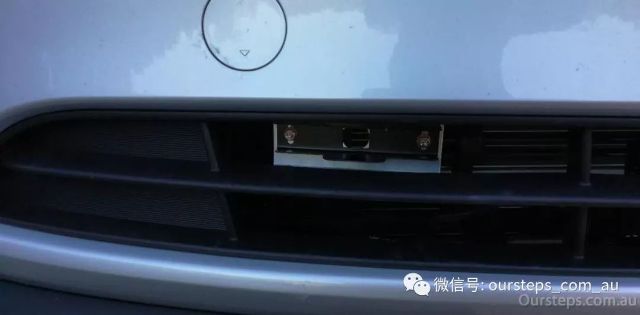

最后做了两个铝合金支架。用热胶枪把支架粘在了塑料进气口后面。

控制盒装在盖板下面。电源线拧在保险丝箱子bat螺母下。大灯检测线用ebay上买的夹子夹在大灯线上。地线随便找个金属支架或电池负极拧上就行。

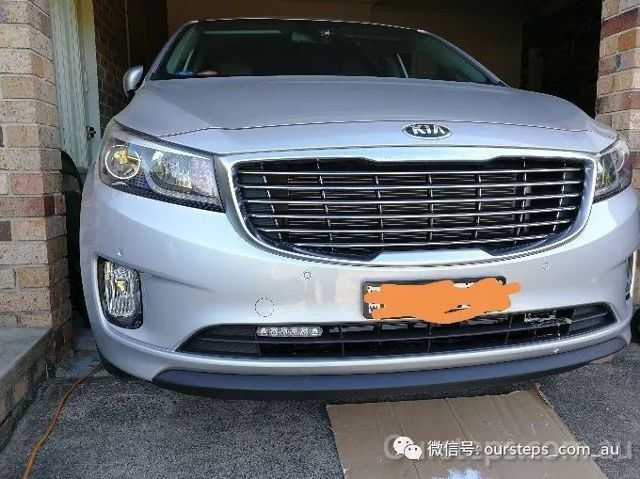

装了drl开了两天。感受是不要装小功率的比如我这个(12w),要装就装24w的,不然别人无视你的存在......
