汽车电路图使用方法简易说明,透彻!

写在前面:

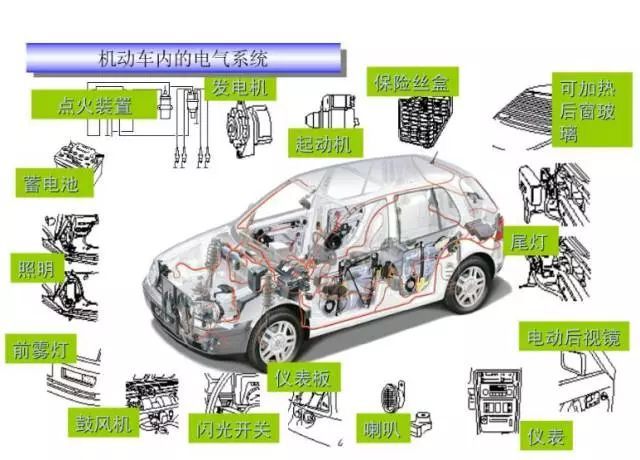

再复杂的汽车电路都是由许多单回路并联而成的,由于每个单回路都比较简单,中间环节与用电器是串联在一起的,因此无需很深的理论基础,正常的人都可以学会。刚开始学汽车电路首先知道汽车上有多少用电器,装在哪里,分别是干什么的,然后再搞明白每个用电器相关联的中间环节。比如车内顶灯电路:电源通过保险器后来到顶灯灯泡(用电器)的一端,灯泡的另一端分两路,一路连接顶灯开关,一路去车门开关;顶灯开关及车门开关的另一端分别搭铁,这样就形成了由顶灯开关控制的两个状态,开车门时顶灯亮,关车门后也可以进行控制。

当你了解了每个单回路后才有条件去学习汽车电器的基本原理与工作条件,学习与回路回路之间的关联,去分析回路可能发生的故障,否则学起来很空、很累。
