干货 | 分布式光伏扶贫项目接网工程典型设计!

背景:为深入贯彻落实中央开展精准光伏扶贫的政策,进一步促进分布式光伏电源并网的规范化、标准化,创造分布式光伏电源接入电网的便利条件,提高分布式光伏电源建设的效率和效益,促进分布式光伏与电网发展的和 谐统一,受国家电网公司运检部委托,浙江省电力公司开展了分布式光伏 扶贫项目接网工程典型设计的编制工作,为光伏扶贫试点配套项目设计提 供依据。

本典型设计分为三个方案,按照光伏项目接入系统型式分为集中接入分散接入,其中集中接入型式又分为专用柱上变压器集中接入方案和公用柱上变 压器低压专线接入方案,分散接入型式为低压公共电网分户接入方案。

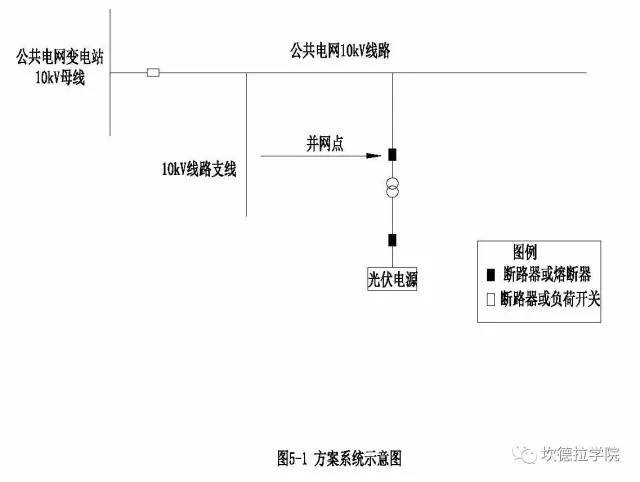

专用柱上变压器集中接入方案(GFFP-1)

本方案主要适用于集中接入、集中计量、全部上网的分布式光伏项目, 一般装机总容量为80kW~400kW。

本方案为1-3 回线路接入专变光伏并网接入箱。专用柱上变10kV 引下线采用架空绝缘线。 专变光伏并网接入箱采用悬挂式安装,进线采用架空绝缘导线或电缆,出线采用架空绝缘导线或电缆引出。

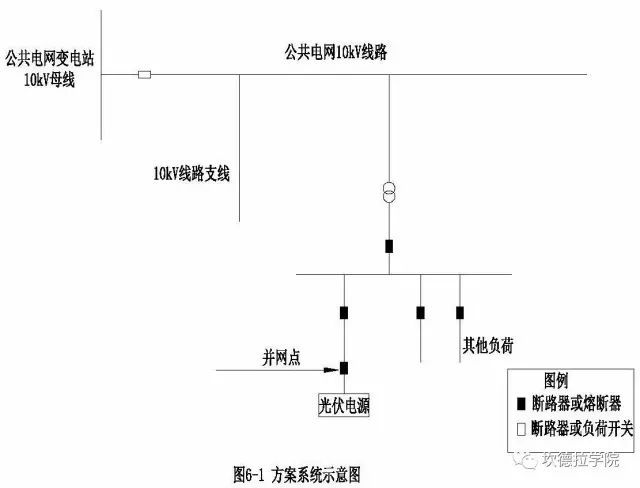

公用柱上变压器低压专线接入方案(GFFP-2)

本方案主要适用于集中接入、集中计量、全部上网的分布式光伏项目,公共连接点为公共电网柱上变压器380V 母线,一般装机总容量20kW~200kW。

本方案为1回接入线路设计,公用柱上变压器应预留1回低压线路作 为光伏接入专线,进线采用架空绝缘导线或电缆,需新增1 台专线光伏并 网接入箱。

低压公共电网分户接入方案(GFFP-3)

本方案主要适用于220V(380V)电压等级接入、全部上网的分布式 光伏项目,公共连接点为公共电网380V线路,装机总容量不宜超过8kW。

当光伏装机总容量在8-20kW时,采用380V 电压等级接入,参照本方案执行。考虑安全性的原则,当单户容量超过20kW,优先选择公用柱上变 压器低压专线接入方案(GFFP-2)。

本方案为1回路线路设计,从分布式光伏电源引出一回线路接至电能 表前端。

公用柱上变压器单回低压线路接入的分布式光伏容量一般不超过200kW。

来源:坎德拉学院
