电路识读14-马自达车系电路识读

1.马自达车系汽车电路图特点 马自达车系汽车电路图/接线图给出了各个系统从电源到接地的电路,通俗易读。电源部分在每一页电路图的上半部分,接地部分在每一页的下半部分。如蓄电池总符号总是放在电路图的左上角,而该电路系统的接地符号总是放置在左下角。每个电路图的下方放有该电路图涉及的连接器,每个连接器都有代码。

马自达车系汽车电路的接地点都在电路图的下方,各接地点连接到底部一细横线,然后同蓄电池负极搭铁。接地符号的圆圈标有数字,表示接地编号。要注意的是系统电路图中的接地连接编号必须与接地点示意图中的编号一致。

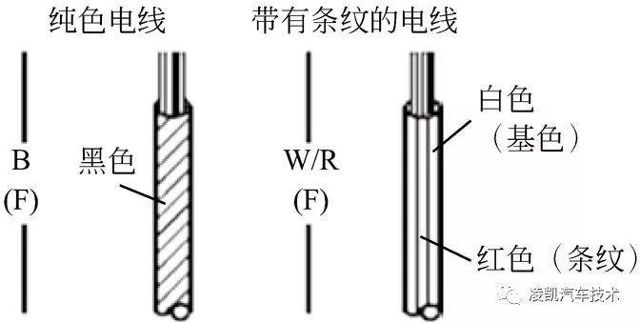

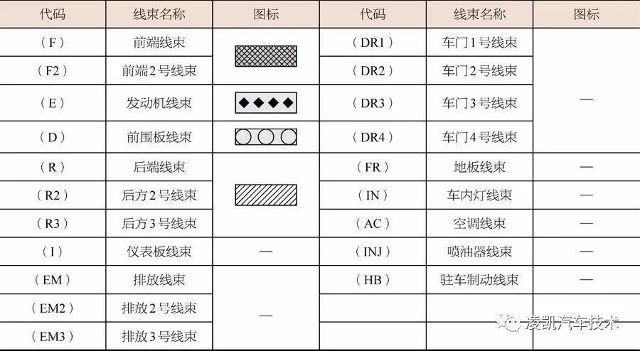

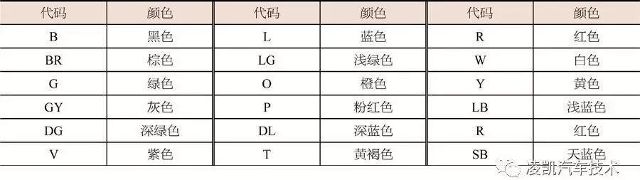

2.马自达车系导线颜色代码及导线、连接器 马自达车系导线有单色和双色两种,表现形式为“线色+(线束符号)”。单色导线为纯色线,双色导线第一个字母(即斜线前)表示导线的基色,第二个字母(即斜线后)表示条纹的颜色,如W/R表示带有红色条纹的白色线,BR/Y表示带有黄色条纹的棕色线。导线颜色对照表如下表所示:

有的导线绝缘层只有一种颜色,有的导线绝缘层则在一种颜色的基础上加上另一种颜色的条纹。第二种颜色即为条纹颜色。

马自达车系电路图中的连接器有阳连接器和阴连接器之分,并可以根据在电路图中的形状来区分,如下表所示。

在每个连接器上都有相应的代码。如“0740-201A”,其中0740为系统代码,201A为具体的连接器。连接器代码含义如下表所示。

3.马自达车系电路图图形符号 马自达车系电路图图形符号与其他车系大同小异,如下表所示。

4.马自达车系汽车电路图识读释例 马自达车系汽车电路图识读释例如下图所示。

内容来源:

《15天看懂汽车电路图》

化学工业出版社 主编:于海东
