新速腾空调调节偶发失灵,故障码成山,如何检测?

故障现象

新速腾开空调制泠有时右边出泠风左边出热风有时调节温度开关不受控制风向流动也不受控制

故障诊断

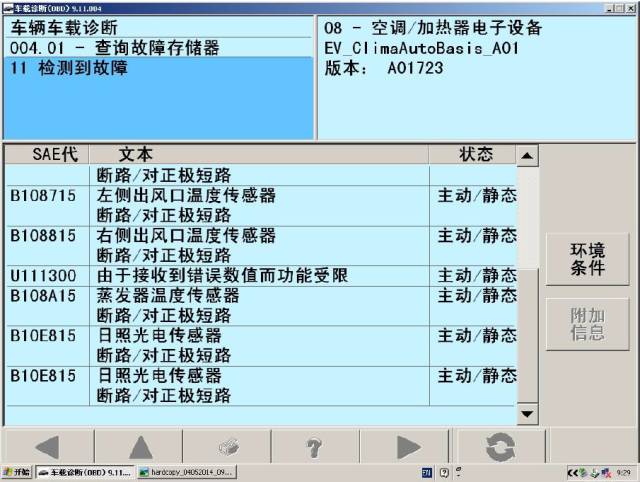

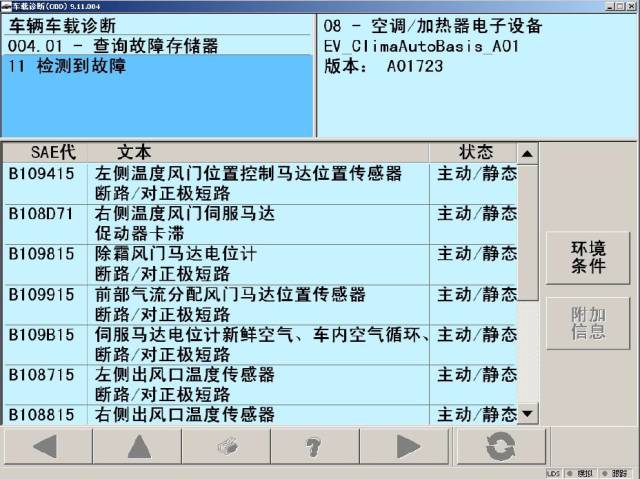

用5052A进入08自动空调检查只有一个故障码为;基准电压过低;看到该故障含义无从下手找到切入点维修陷入僵局,之后把空调控制单元面板拆下,检查面板上的插头和线束没发现什么异常,故障还时常出现,再用电脑检测发现空调08 出现多个故障码 如下图 极有可能是线束故障

分析故障码发现都是对地短路 可以判断这五个传感器的供电线有打铁现象

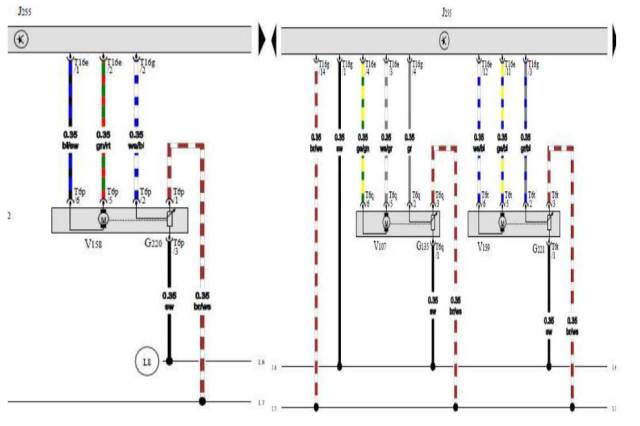

分析电路图得知各传感器共用同样的供电黑线 仔细检查发现黑线有破损

由于中央风门伺服电机G112 的供电线与仪表台铁支架接触供电短路。根据电路图各传感器的供电线公用这根黑线 它们是根短的空调线束 导致在开启空调时电压不足时各传感器不能正常工作。

故障排除

处理破损线束 故障排除
