艾礼富Alef发布:社区医院入侵报警系统方案

艾礼富
2017-02-17
+关注

背景

进入2016年以来,医疗暴力事件频发,十余年来未见缓解的医患冲突呈现出进一步恶化的趋势。随着多起伤医、杀医事件的连续发生,医患冲突再度成为一个沉重又难解的公共议题。中国医院协会公布的《医院场所暴力伤医情况》表明:暴力发生时,首当其冲的是住院区,其次是就诊区和办公区。因为53%的伤医事件源于患方对医疗效果的不满意,其中16%是对手术效果不满意。

建设必要的安防系统是医院建设的的重要组成部分,也是医院安全、智能化管理的体现,对于监督医疗水准,提高医务人员办公效率,保护医务人员的人身安全及医院财产,具有重要意义。

1.1 概述

展开剩余88%

入侵报警与紧急求助系统是安防系统中的一个重要组成部分,是一种先进的通用的现代化安全防范系统,系统通过安装在现场的各类报警探测器获取报警信号,经过各种方式传入控制设备,经处理后输出相应的报警信息。

1.2 需求分析

根据XX市妇幼保健医院的功能需求,在重点防范区域和场所设置探测器,在出现异常情况时,及时触发报警。能与110自动报警系统联网;与视频安防监控系统、出入口控制系统联动。系统在出入院结账处、药房、病历档案室以及变配电站、消控中心、网络中心等重要机房设置红外双鉴探测器;在药房、挂号收费、出入院结账、护士站等区域设置手动报警按钮。

1.3 设计说明

1.3.1系统原理

入侵报警系统主要由室内探测器、防区地址模块、中心管理主机及系统管理平台组成,共同组成一个完整的报警体系。

报警控制中心由报警主机及报警软件组成。发生异常情况时发出声光报警。监控系统提供报警主机接口(RS232),通过报警联动软件实现与报警主机的联动。

1.3.2 系统架构

医院是一个集中式的建筑群,可以采用TCP/IP网络+总线制报警方式,实现医院内部的集中报警管理和分控报警处理的需要,支持向当地110报警联网功能。

防盗报警系统建立一套以有线报警为主,并结合TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术,多层次全方位的安全防盗报警系统。

同时,为了更加完善防盗报警系统的功能及防范的多层面,系统还需与安防系统其他子系统(视频监控系统、门禁控制系统等)进行联动集成,使得系统更加完善。

防盗报警系统主要由前端的双鉴探测器、脚挑开关、玻璃破碎探测器等报警探测器、现场的报警信号接入模块等设备构成。

底层是各种探测器及输出继电器组成,它们一方面负责探测人员的非法入侵,同时向报警控制主机发出报警信号;另一方面,还可以通过报警主机的继电器联动功能,控制灯光的开关和其他各种设备等。

报警控制中心由报警控制主机及报警管理软件组成。发生异常情况时发出声光报警,同时联动视频监控系统、楼宇自动化系统及门禁系统,以实现现场的灯光控制及视频保存记录。

报警控制主机与报警管理软件之间主要是通过TCP/IP的通讯方式进行控制指令的下行与报警状态信息的上传。

1.3.3 系统点位表

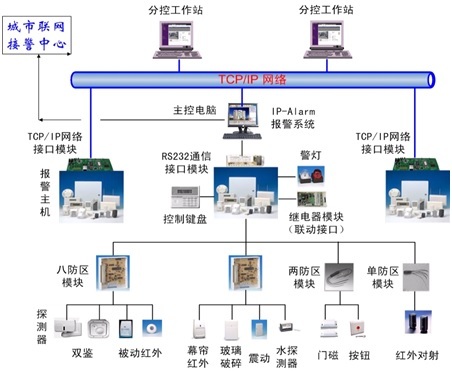

3.3 系统图

1.4 系统功能

系统具有防破坏功能,以及线路的断路、短路自动检测功能;

通过在出入院结账处、药房、病历档案室以及变配电站、消控中心、网络中心等重要机房设置红外双鉴探测器;在药房、挂号收费、出入院结账、护士站等区域设置手动报警按钮以及重要房间、设备机房、特殊通道和特殊楼层周界设置各类探测器,构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入,即会触发报警信息。一方面,系统会自动把报警信号传送至消控中心,值班人员可通过报警键盘和电子地图的显示确定报警定位;而另一方面,也可以通过声光报警的形式提醒值班人员的注意。

在正常工作时,工作及各类人员频繁出入探测器区域,整个系统处于撤防状态,报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后,处于布防状态,如果有探测器的报警信号进来,就立即报警。系统可由保安人员手动布撤防,也可以通过定义时间窗,定时对系统进行自动布、撤防。同时由于采取了TCP/IP双向数据传输技术,因此,保安人员既可以在现场采用键盘的方式布撤防,也可以在消控中心或分控中心通过管理软件进行远程的布、撤防工作。

如果布防时,操作人员尚未退出探测区域,报警控制器能够自动延时一段时间,等操作人员离开后布防才生效,这是报警控制器的外出布防延时功能。

如果有人对线路和设备进行破坏,线路发生短路或断路、非法撬开情况时,报警控制器会发出报警,并能显示线路故障信息;任何一种情况发生,都会引起控制器报警。

系统具有通信联网功能,区域的报警信息送到消控中心,由消控中心的计算机来进行资料分析处理,并通过网络实现资源的共享及异地远程控制等多方面的功能,大大提高系统的智能化程度。

消控中心报警控制器,可通过键盘进行编程,可设置布、撤防密码,可显示报警方位,根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。

与视频安防监控系统、出入口控制系统实现联动,发生警情时,系统能自动启动现场摄像机,将报警地点图像显示在监视器上,并在多媒体电管理计算机上自动弹出报警电子地图。

能与110自动报警系统联网。

1.5 残疾人卫生间内求助设置

其中在残疾人卫生间内设置卫生间内求助按钮、卫生间声光报警装置,当有残疾人发出求助要求时,可同时发出闪烁灯光和报警音响信号。监控中心在接到求助信号后发出报警喇叭,以通知值班人员及时进行施救。

设备清单

本文档由深圳市艾礼富红外技术有限公司(http://www.aleph-an.com)发布,可转载,但尽可能的保留内容的完整性。
