美帝基站标准化图集

这是来自美国运营商ATT的基站工程标准图集,包括了基站布线,天线、馈线、设备安装,基站接地,标签,标识,甚至是室内清洁、上站登记等等标准化图片,也将穿插介绍一些ATT对基站工程的要求。看完本图集,美帝基站所有细节一览无遗!

1 馈线/电缆线安装与布放

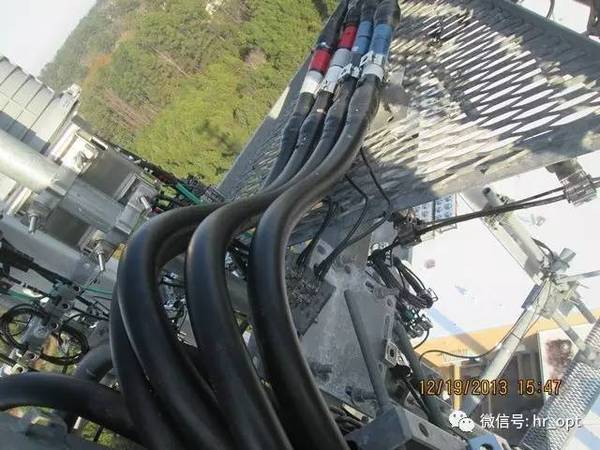

1.1 馈线接地

如铁塔高度超过60m,应该在馈线中部通过接地套件来接地,必须遵循这些套件随附的说明书,铁塔上的接地排和地面接地排一样,应使用不锈钢连接铜,且表面镀锌,以防腐蚀。对于大于1/2英寸的垂直布放的馈线,须在接地部分下方安装支架。接地套件不能安装在馈线弯曲的地方。

1.2 室内布线

室内和机柜内布线,不允许采用扎带,必须用蜡线捆绑。

操作视频如下:

1.3 室外跳线

注意:跳线安装时,不能遮盖和损坏跳线上的出厂标签,这上面标识了生产日期等信息,工程人员安装完成后,应拍照采集这些信息。

以下是不符合规范的安装图片,请注意!

1.4 滴水湾安装

滴水湾应有支撑硬件固定。

1.5 馈线固定

1.6 馈线标识

应根据运营商要求,对馈线采用胶带彩色编码和标识,这些编码和标识不能被遮挡,并进行防风雨处理。

1.7 室内跳线

室内跳线应适度弯曲成环形,不能交叉布放,必须固定在实体支架上。

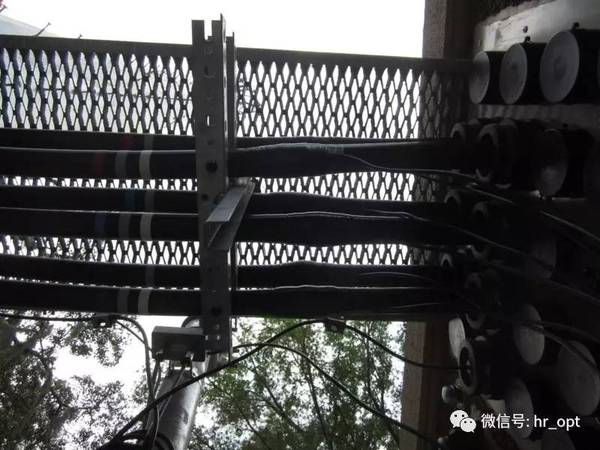

1.8 冰桥保护

室外馈线水平部分必须安装冰桥以防止积雪积冰。

1.9 馈线涂色

馈线要根据要求进行涂色和伪装。

2 馈线头连接

2.1 天线连接头

要求施工完成后,如下图用尺子测量拍照后提交竣工照片,以便于确定连接长度是否符合规定,ATT要求天线接口连接处至少不小于6英寸保持垂直。

2.2 避雷器连接

必须拧紧,保持对齐。

2.3 室外连接头防水处理

3 天线安装

3.1 方位角

由于电磁干扰等原因,导致罗盘读数不准确,固定方位角时,须采用专用天线对准工具。

各种天线对准工具示例如下:

3.2 下倾角

拍照时,照片应清楚的记录下倾角读数。

3.3 天线安装

天线安装必须符合厂家或设计图纸要求,包括每一颗螺丝钉,否则将被视为不合格。

需要注意的是,有些固定螺丝不可拧得太紧,这可能会导致支架变形。

3.4 天线侧面垂直度

安装天线前,务必确认抱杆是垂直的。

天线侧面的垂直度应在1度范围内,并将测量结果拍照记录。

3.5 天线接地

任何厂家的天线都提供了接地端口,须对天线进行接地连接。

3.6 塔顶跳线支架安装

根据要求安装塔顶跳线支架。

3.7 未使用的端口处理

未使用的天线端口必须安装50欧姆负载,并进行防水处理。

4 室内电源设备安装

4.1 直流电源线安装

每条直流电源线上须挂接线片,以标识不同的电源线。

4.2 油机插座安装

4.3 照明

基站在门口处会安装门廊灯,如果工作人员晚上进入基站,要求必须打开门廊灯。确保基站所有照明系统正常工作。

5 蓄电池

6 光缆和光纤

光纤标签的要求挺多的,比如不能手写,要与资料表一一对应,以及标签的尺寸、粘贴位置、字体等等,ATT都要求非常严格。

7 设备标签粘贴

以下是机房内各种设备的标签粘贴,包括基站设备,交/直流电源开关,电表,电池柜等等。

8 警告标识

ATT基站的警告标识挺多的,包括FCC电台呼号( Call Sign ),FCC的铁塔注册编号,禁止通行,禁止攀登,危险标识等等。

9 接地

9.1 室外接地

9.2 室内接地环

9.3 机柜接地

9.4 屋顶接地

9.5 室内接地排

9.6 室外馈线架接地

9.7 接地线固定和防腐

10 上站记录
