上海电信华为EC6108V9机顶盒拆机破解教程

准备工作

1、硬件准备

电视机(或带HDMI接口的显示器)一台

笔记本或台式电脑(保证电脑与机顶盒在同一网段)

USB转TTL线

U盘(格式化FAT32)

2、软件准备

上海电信EC6108V9:SHD01B010固件

华为悦盒V9_V9U_V9E_V9A_V8通用傻瓜式破解包:

超级终端软件:PUTTY

去篡改破解工具:去篡改提示.7z

破解设置包:Settings.apk

软件下载链接:https://pan.baidu.com/s/1eSaGfiM密码: dkg4

三、降级固件(SHD01B010版本用户请跳过此步)

因最新版本1.1.7,封闭了TTL超级终端访问权限,因此需要降级到SHD01B010版本。降级方法有两种:

一、第一种方法:

1.将SHD01B010固件update.zip文件复制到U盘根目录,并插入机顶盒黑色USB口

2.断开外网(拔掉外网进线的光纤或网线)

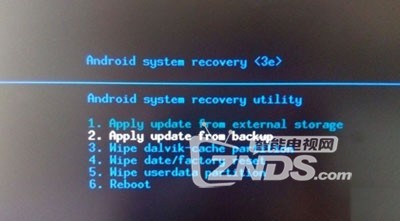

3.开机时反复按遥控器待机键直至进入Recovery界面,选择第二项=》选择U盘update.zip文件进行升级

4.等待升级完毕后重启,按遥控器设置键,确认版本信息。然后关机

二、第二种方法:

1.将SHD01B010固件update.zip文件复制到U盘根目录,并插入机顶盒黑色USB口

2.断开外网(拔掉外网进线的光纤或网线)

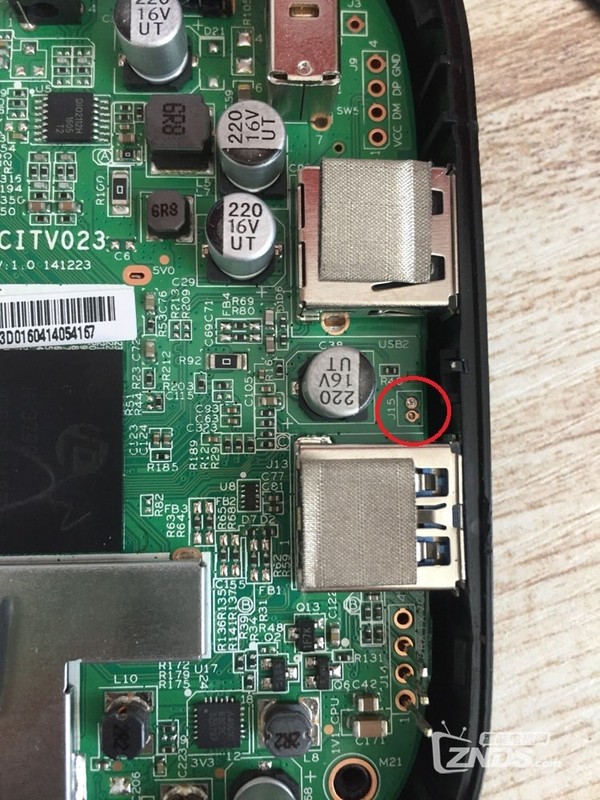

3.拆开盒子,找到两USB口之间的J15,用导线或镊子之类的短接两点,如附图

4.开机时反复按遥控器待机键直至进入Recovery界面,选择第二项=》选择U盘update.zip文件进行升级。

5.等待升级完毕后重启,按遥控器设置键,确认版本信息。然后关机

一、TTL方法打开ADB

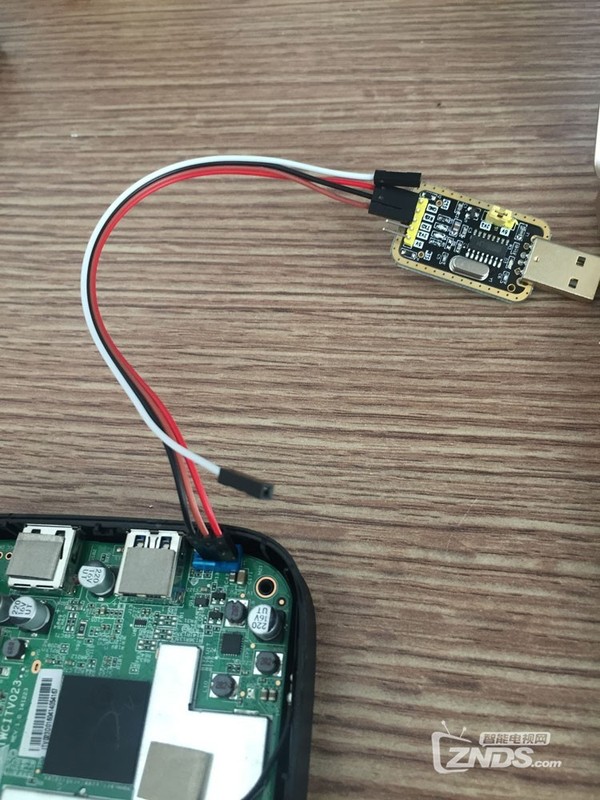

1.接USB-TTL线

将盒子拆开,在主电路PBC板上查找四根针或四个孔,分别标注GND、TX、RX、VCC。

四针的直接TTL线,四孔的需焊接针脚后接TTL线。

接入方式:(TTL线采用5V电压)

PBC电路板

TTL线

GND

对接

GND

TX

对接

RX

RX

对接

TX

VCC

VCC

2. 设置终端软件

USB插入电脑USB口,自动识别TTL线并驱动。

确认TTL串口号

打开PUTTY客户端

选择接入方式,设置串口号及波特率115200,点击打开

3.打开ADB模式
