KYN28-12型中置式高压开关柜户内安装要求

KYN28-12型中置式高压开关柜为户内双层铠装移开式交流金属封闭开关柜,本开关柜设计新颖、结构紧凑,安全可靠,实用性强,开关柜设计上下两层结构,可设置两台真空断路器或其他辅助设备,相当于一台开关柜具有两台开关柜的功能,节省了变电站的占地面积。

开关柜内部氛围若干个隔室,各隔室之间的隔板均达到国际IP2X防护等级,从而减少了隔室之间的故障转移危险,提高了设备的可靠性。

为保证开关柜内各种小车及部件按程序操作的正确性,开关柜设置了坚固可靠的机械连锁,活门连锁,断路器小车与控制回路插头连锁和接地开关与后门盖板的机械联锁。另外,开关柜后装有带电显示装置,提示防止误入带电间隔;上下活门外贴有提示性标志,提示上下触头盒是进线端或出线端。

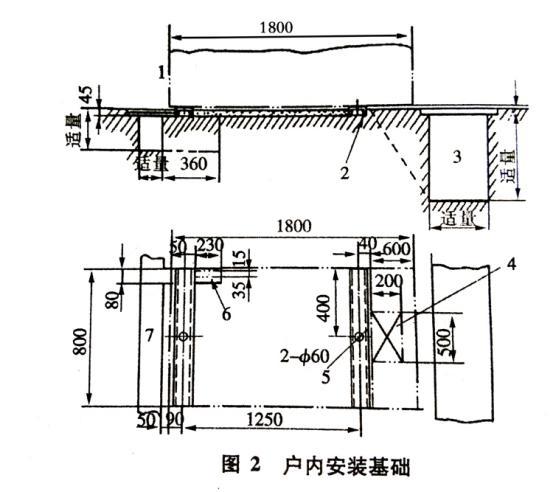

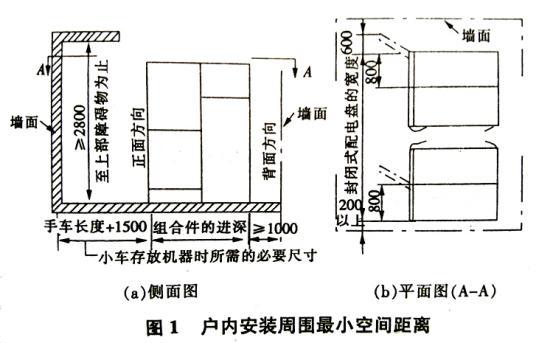

KYN28-12型中置式高压开关柜户内安装周围最小空间距离如图1所示,开关柜安装基础如图2所示。

在KYN28-12型中置式高压开关柜在户内安装是可根据上图中的所示的距离以及基础安装来进行开关柜的安装。
