多模光纤与单模光纤的区别

光纤光缆方面的相关信息与产品特别多,随着我们对于网络数据的需求增大,光纤的使用更是迫在眉睫,光纤产品有光纤光缆、MPO/MTP系列、光纤跳线、光纤适配器、光纤配线箱等,我们今天就来学习一下多模光纤与单模光纤的不同之处。

多模光纤的概念:

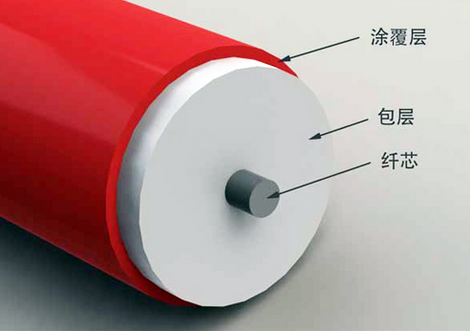

可以传播数百到上千个模式的光纤,称为多模(MM)光纤。根据折射率在纤芯和包层的径向分布情况,又可分为阶跃多模光纤和渐变多模光纤。几乎所有的多模光纤尺寸均为50/125μm或62.5/125μm,并且带宽(光纤的信息传输量)通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。

单模单模光纤的概念:

只能传播一个模式的光纤称为单模光纤。标准单模(SM)光纤折射率分布和阶跃型光纤相似,只是纤芯直径比多模光纤小得多。

单模光纤的尺寸为9-10/125μm,并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输,有时可达到150至200公里。采用LD或光谱线较窄的LED作为光源。

多模单模光纤区别与联系:

单模设备通常既可在单模光纤上运行,亦可在多模光纤上运行,而多模设备只限于在多模光纤上运行。

使用光缆时传输损耗如何?

这取决于传输光的波长以及所使用光纤的种类。

850nm波长用于多模光纤时: 3.0分贝/公里

1310nm波长用于多模光纤时: 1.0分贝/公里

1310nm波长用于单模光纤时: 0.4分贝/公里

1550nm波长用于单模光纤时: 0.2分贝/公里

何为GBIC?

GBIC是Giga Bitrate Interface Converter的缩写,是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用 GBIC接口设计的千兆位交换机由于互换灵活,在市场上占有较大的市场分额。

何为SFP?

SFP是SMALL FORM PLUGGABLE的缩写,可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。

何为SFF?

SFF(Small Form Factor)小封装光模块采用了先进的精密光学及电路集成工艺,尺寸只有普通双工SC(1X9)型光纤收发模块的一半,在同样空间可以增加一倍的光端口数,可以增加线路端口密度,降低每端口的系统成本。又由于SFF小封装模块采用了与铜线网络类似的KT-RJ接口,大小与常见的电脑网络铜线接口相同,有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。

以上就是为大家介绍的光纤知识全部内容,希望大家可以将这些知识点应用到实际生活当中去,菲尼特专注于光通信设备的研发与销售,包括光纤光缆、MPO/MTP系列、光纤跳线、光纤适配器、光纤配线箱等,如果您有需求可以咨询菲尼特光通讯专家,咨询电话173-1622-1300。
