让专业的来,看看这10个小东西你都认识吗?

在机加工领域中,各种小器具默默地辅助着加工的进行,那今天我们就来看看有哪些我们经常使用的夹具吧

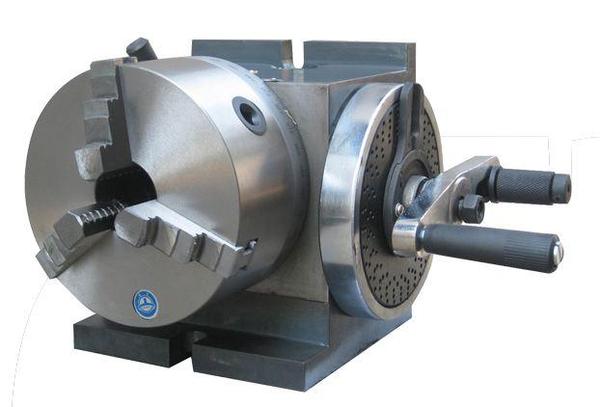

第十名:分度头

分度头是安装在铣床上用于将工件分成任意等份的的机床附件,利用分度刻度环和游标,定位销和分度盘以及交换齿轮,将装卡在顶尖间或卡盘上的工件分成任意角度,可将圆周分成任意等份,辅助机床利用各种不同形状的刀具进行各种沟槽﹑正齿轮﹑螺旋正齿轮﹑阿基米德螺线凸轮等的加工工作。

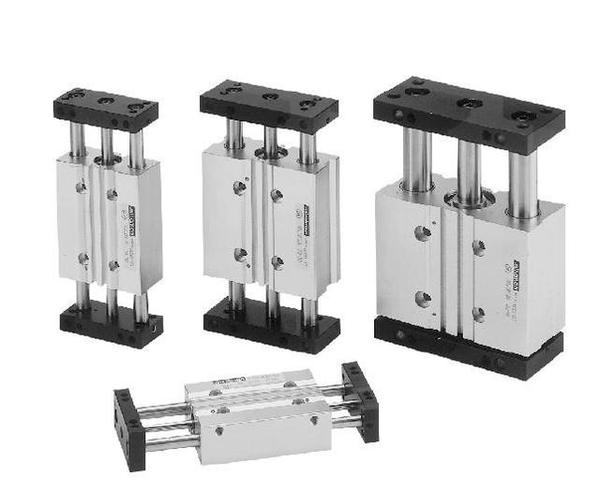

第九名:气压夹具

气压夹具是一款根据气压原理设计用来固定锁紧器械的装置,其便捷可靠的特性深得使用者信赖。

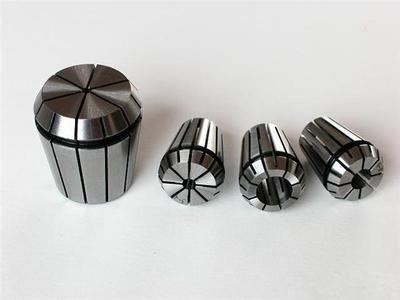

第八名:弹簧夹套/夹筒

弹簧夹套一般是用来夹工件或刀具的。其锥部开有直槽夹头,内部为孔。锥部与机床上相应的锥孔配合,当弹簧夹头的受到轴向拉力时,夹头相对于机床上锥形孔产生位移,在锥形的作用下,加上锥形开有直槽,夹头内孔会缩小,而将其内的零件或刀具夹紧。其也是最经常使用的夹具之一。

第七名:磁力平台

通过磁力平台的磁力属性,可以更加简便的将没有装夹位置的零件放在工作台上进行加工。

第六名:主轴与刀柄

主轴与刀柄主要用来和其它附件工具进行连接连接,最基础的加工设备。

第五名:虎钳

虎钳一般装置在工作台上,用以夹稳加工工件,为钳工车间必备工具。转盘式的钳体可旋转,使工件旋转到合适的工作位置。

第四名:EROWA夹具

EROWA夹具可以保证+/-0.002mm的重复定位精度。电极没了它不行;四轴加工没了它不行;五轴加工没了它更不行。

第三名:组合压板

组合压板的使用范围广泛,主要用于锁紧普通铣床加工、CNC加工及各类金属加工时的零件,其夹紧力大,结构简单并且使用方便,安全好。现在作为各类机床的附件配套使用。是现阶段不可替代的组合锁紧配件。

第二名:T型槽工作台

T型槽工作台是工业量具的一种,主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平台。

第一名:卡盘

卡盘是机床上用来夹紧工件的机械装置。利用均布在卡盘体上的活动卡爪的径向移动,把工件夹紧和定位的机床附件。其通常安装在车床、外圆磨床和内圆磨床上使用,也可与各种分度装置配合,用于铣床和钻床上。
