声表面滤波器在黑匣子里发挥怎样神奇的作用!

文章来源于http://www.jinluodz.com,转载请注明!

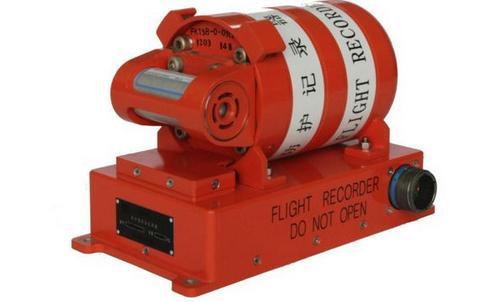

“黑匣子”是飞机专用的电子记录设备之一,名为航空飞行记录器.飞机各机械部位和电子仪器仪表都装有传感器与之相连.它可以把飞机停止工作或失事坠毁前半小时的有关技术参数和驾驶舱内的声音记录下来.需要时的把所记录的参数重新放出来供飞行实验,事故分析之用.

黑匣子是橙红色的,正常情况下是两个,长约40厘米,宽与高分别约20厘米长的长方体,每个重约20公斤到30公斤.是用特殊合金制成,可承受1100℃高温半小时之久,也可承受飞机爆炸时的猛烈撞击,不怕海水长时间的浸泡.

搜寻黑匣子是有一定难度的,因为它身上没有无线电发送装置的,在陆上坠机的话只可以通过桔红色的外壳,以及外壳上的发光带来提醒人们.唯一能对外发出信号的部件叫做水下信号标(ULB),水下信标在遇水后启动,每秒发一次频率为37.5KHZ的声波信号,可工作30天.

黑匣子是新一代产品,本身是一个重量级的高科技设备,其要求使用的电子器件也要昂贵的,发出信号的时候会用到一种名叫声表面滤波器的元器件.移动通信系统的发射端(TX)和接收端(RS)必须经过滤波器滤波后才能发挥作用,其工作频段一般在800MHZ~2GHz,带宽为17MHZ~30MHZ,故要求滤波器只有低插损,高阻带抑制和高镜像衰减,承受大功率,低成本,小型化等特点。

在无线寻呼系统中,BP机接收到的RF信号需先经滤波再进行放大.滤波器的电气特性直接影响到接收信号的灵敏度和精确度,早期生产的BP机一般采用LC滤波器,但由于LC滤波器的调试复杂,选择性和稳定又较差,逐渐被SAW滤波器所取代。

SAW滤波器在抑制电子信息设备高次谐波、镜像信息、发射漏泄信号以及各类寄生杂波干扰等方面起到良好的作用,可以实现任意所需精度的幅频和相频特性的滤波,这是其它滤波器难以完成的.近年来国外已将SAW滤波器片式化,重量只有0.2g;另外,由于采用了新的晶体材料和最新的精细加工技术,使SAW器件上使用上限频率提高到2.5GHz~3GHz.从而促使SAW滤波器在抗EMI领域获得更广泛的应用.

SAW滤波器以极陡的过渡带使CATV的邻频传输得以实现,与隔频传输相比,频谱利用率提高了1倍.电视接收机如果不采用SAW滤波器,不可能稳定可靠地工作.事实上,早期SAW滤波器的主要应用领域就是以电视机为代表的视听家电产品,20世纪80 年代末,由于电子信息特别是通信产业的高速发展,为SAW滤波器提供了一个广阔的市场空间,致使其产量和需求呈直线上升趋势.目前世界SAW滤波器的年产量在6亿只以上,其中移动通信等用小型化RFSAW滤波器就达4.3亿只.
