西门子燃气轮机和高温密封技术

福世蓝
2017-02-17
+关注

大家都知道西门子是一个卓越于电子电气工程领域的巨无霸,一个世界超级工业帝国。

在设备圈里,西门子卓越的罕有匹敌。

现在世界公认最难造的机械装备,被誉为“制造业皇冠上的明珠”是什么?

航空发动机?非也。

航空发动机是“工业之花”,还不算“皇冠上的明珠”。

“明珠”非超大型燃气轮机莫属。

西门子则是全球工业汽轮机的鼻祖。

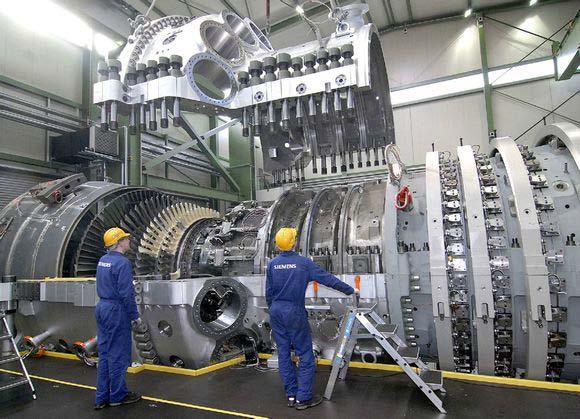

目前西门子SGT5-8000H超级重燃气轮机是世界最大的气轮机,功率为尼米兹航母的1.93倍,一台即可提供一个工业化大城市的用电。

再好的设备也要讲究搭配。

展开剩余90%

博科思密封剂是电厂汽轮机配套产品、西门子能源事业部指定供货商。

博科思高温密封剂(BIRKOSIT Dichtungskitt)是德国舒尔茨公司生产的高温密封材料系列,主要应用 于高温平面密封,如汽轮机、高温法兰、阀门等需要高温平面密封的场合。产品始于 1952 年,至今已有 60 余年发展历史,作为西门子能源事业(Siemens Energy)指定用密封剂,在国外得到西门子、阿尔斯通、GE、MAN 等制造厂商的认可和认证。自 2009 年由美嘉华国际公司引入中国市场以来,该系列产品已服务于包括五大电力系统、核电系统在内的数十台常规机组及超超临界机组。

博科思现有两个系列四种产品,可以适应汽轮机运行过中的各种密封要求:

博科思高温密封剂(BIRKOSIT Dichtungskitt)是一种单组份、膏状密封剂,工业用途,优质密封混合物,适用于对光滑、平整密封面(对接接头)温度和压力要求高的工况。可使用灰泥刀或橡胶刮刀摊涂在干燥表面。由于密封产品不会固化,只是其稠度会稍稍变化,会保持柔韧性及弹性,因此使用中没有时间要求,施工完毕可马上投入到运行中,无须等待。

博科思高温 F 系列产品是一种高质量、单组份的膏状密封材料。处理因气缸变形(包括内张口、外张 口)、水槽状腐蚀或侵蚀损坏(孔洞)、铸造缺陷、划伤、划痕、磕碰等原因造成的间隙对密封剂的质量有着非常高的要求。使用 F 系列产品意味着不再需要昂贵的机械预处理,可以作为修复上述工况时的首选方案。这在密封及修复以下设备中的金属对接面时尤为重要,如蒸汽轮机和燃气轮机(尤其是十字接头)、压缩机、发生器、扩展器、泵、壳体、法兰接头等。

技术数据

耐温:耐高达 900℃(F 系列耐温高达 950℃)的热蒸汽、气体,热、冷水,轻质燃油、润滑剂,原油

及天然气。

耐压:密封面及无密封环水平法兰耐压高达 450bar(F 系列耐压可达 570bar),螺管接头耐压高达 550bar(F 系列耐压可达 670bar)。

塑性变形:塑性无限制,因此,即使在最高要求的条件下,密封膜也不会破裂。

应用:博科思高温密封剂(BIRKOSIT Dichtungskitt)适用于完好的、间隙不超过 0.2mm 的金属密封面,如蒸汽轮机和燃气轮机(尤其是十字接头)、压缩机、发生器、扩展器、泵、壳体、法兰接头等。

F 系列产品适用于密封所有尺寸的表面。密封面的表面质量要与表面加工准确度 Ra(粗糙度)=

0.8µm-1.2µm 研磨/刮削表面相当。密封表面损坏≤0.2mm 的,可使用 F 系列基础产品进行弥补。表面上选择性的或较浅的,类似水槽状的腐蚀或侵蚀损坏在 0.2mm-0.5mm 范围内的,建议使用 F1000 产品;损坏范围在 0.5mm-1.0mm 的,建议使用 F2000 产品。

当使用 F1000/F2000 产品修复完成后,须使用 F basic 密封未损坏的表面。只有两种密封产品配合使 用才能保证对接接头和切割表面所要求的质量。

工作建议:使用灰泥刀或橡胶刮刀摊涂在干燥表面。由于产品不会固化,但其稠度会稍稍变化,保持柔韧及弹性,在接头处应用没有时间要求,产品可马上承受工作载荷。

储存:若正确储存,在密闭容器中的储存期限为 5 年,在这段储存期限内,产品的性能和可使用性不会改变。如果产品只使用了一部分,容器金属罐要正确密闭。

使用寿命:我们保证博科思高温密封剂与 F 系列产品用于机加工的密封表面(对接接头)的使用寿命为 10 年。该保证的前提是使用该产品时严格按照使用说明,服务间隔要遵守蒸汽轮机和燃气轮机的特性, 以及上面所描述的应用区域。

同样作为密封产品,它们之前有什么区别呢?

  同类产品   博 科 思
  固化后为硬质状态在高温高压下易老化出现裂纹造成密封失效。而且在检修时清理难度较大,会损伤金属密封面;  单一产品:普通密封剂/密封脂仅能适用于间隙在0.1mm 以内的密封面,仍要依赖传统研磨处理。   不发生固化、不与金属粘接,呈粘稠状,检修时便于清理;  技术方案化:在密封间隙 1mm 以内都可以解决;  性能:耐温 950℃。使用寿命达到十年;  应用领域更广:蒸汽轮机和燃气轮机、压缩机、发生器、扩展器、泵、壳体、法兰接头等。

哇噻,这真是不比不知道,一比吓一跳啊!

除了西门子之外,还有谁是博科思小伙伴呢?

Alstom Energie GmbHH (阿尔斯通能源)

Aes Drax Power Station Ltd.(美国爱依斯集团)

Aral Mineralöl (Aral石油股份公司)

ABB Enertech AG

BMW AG (宝马公司)

Bayer AG (拜耳公司)

Bewag AG (德国柏林能源电力联合股份公司)

DEA Mineralöl AG ( DEA 石油股份公司)

E.ON Kraftwerke GmbH

General Elecrtic (通用电气)

GKM Mannheim (曼海姆GKM公司)

Gemco International (德国盖姆科国际公司)

RWE Energie AG (RWE能源股份公司)

Siemens Power Generation Energy Sector (西门子能源集团)

Shell & DEA Oil GmbH(德国壳牌及DEA石油公司)

Skore Technology b.v.

Petrokemija , d.d.

STEAG RWE Power AG (施蒂雅格RWE能源公司)

Unitronik GM

VEAG Kraftwerk Schwarze Pumpe GmbH

Voest-Alpine Stahl Linz GmbH(奥地利钢联钢铁冶炼林茨分公司)

VW Kraftwerk GmbH

Weller Pumpen GmbH (德国威乐公司)
