细解机械表自动上链的奥秘

自动腕表则不全依靠手动上链,还能依靠自动陀的旋转给机芯上链。那么为什么机械表摆陀顺时针逆时针转都能储存能量?本文就以最常见的三种自动手表上链机制给大家讲解,分别是1.双换向轮设计2.魔术杆设计3.啄木鸟设计

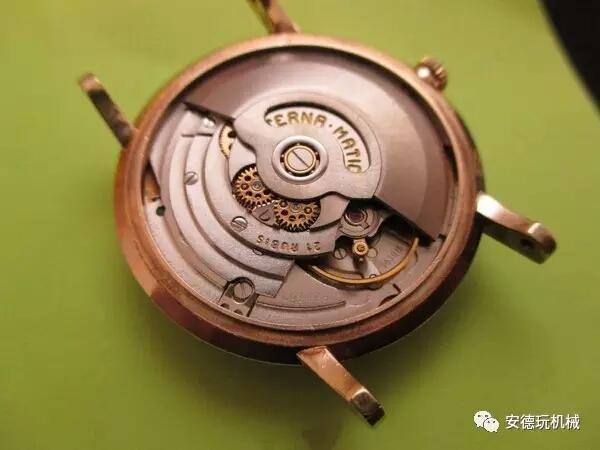

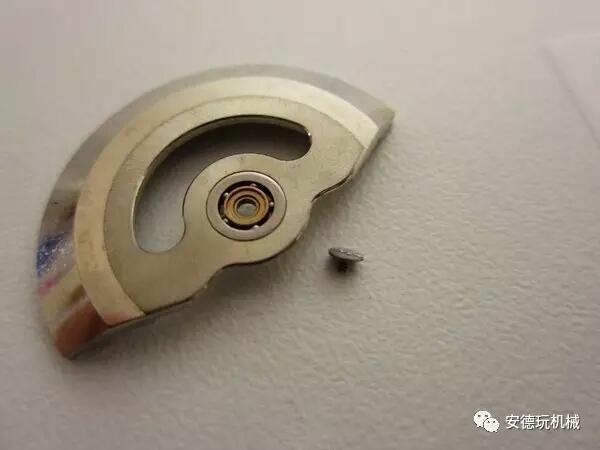

上图是ETERNA绮年华自动表,使用的是自动陀。自动陀是一种重心偏移的惯性元件,将自动陀用螺丝固定在机芯中间的自动陀轴上面。因为自动陀是偏心的,所以当有晃动的时候,自动陀会绕轴心旋转,进而带动下面的锤齿轮。自动陀在陀体的边缘使用密度较大的金属,有的奢侈品牌则使用黄金 铂金等密度大的贵金属以求增加自动陀重量进而提高上链效率。

无论是双换向轮设计.魔术杆设计.啄木鸟设计都有自动陀,只是下面的双向上链机制不一样。

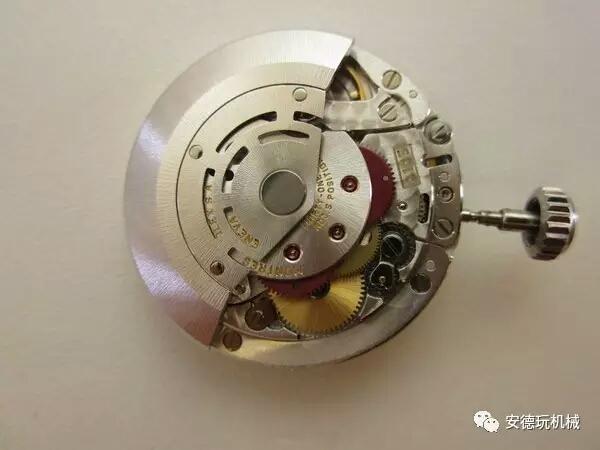

1.双换向轮设计,用于讲解的是劳力士著名的Cal.3135机芯

换向轮是这个自动上链设计的精华所在,下图中的就是劳力士的特氟龙红轮。

一个换向轮分为双层,红色箭头所指的为内轮,蓝色箭头所指为外轮。外轮里面有棘爪,就像手动上链机芯里面的棘爪一样只能让齿轮朝一个方向转动,另外一个方向就不行。通过这样的设计,当内轮和外轮结合在一起的时候,外轮受到力量逆时针转动,里面的内轮就会被卡住,进而内轮就会跟着外轮一起转动。如果外轮受到力量顺时针旋转,里面的内轮就会打滑,内轮不会随着外轮一起转动。

值得注意的一点是 两个换向轮里面的棘爪方向不一样,所以两个换向轮打滑 和转动的方向恰恰是相反的

我们回到劳力士3135机芯,解析整个自动上链的运动过程。

第一步 蓝色箭头所指的自动陀旋转,顺时针逆时针都行

第二步 红色箭头所指的陀齿轮随着自动托旋转,方向也是顺时针逆时针都行

第三步 细分为两种情况

(1)自动陀顺时针旋转时,带动绿色箭头所指的换向轮逆时针旋转,此时里面的内轮就会被卡住,进而内轮就会跟着外轮一起转动。内轮的转动就会使白色箭头所指的地方也逆时针旋转,然后带动黑色箭头所指的自动头轮顺时针旋转给发条盘上链,让发条收紧,储存能量。此时,绿色箭头所指的第一个换向轮的外轮是会带动紫色箭头所指的第二个换向轮的,但是由于第二个换向轮里面的棘爪和第一个换向轮里面的安装顺序相反,所以第二个换向轮里面的内轮会打滑。

(2)自动陀逆时针旋转时,带动绿色箭头所指的换向轮顺时针旋转,此时里面的内轮就会打滑,与此同时,绿色箭头所指的第一个换向轮的外轮就会带动紫色箭头所指的第二个换向轮的外轮逆时针转动,此时里面的内轮就会被卡住,进而内轮就会跟着外轮一起转动。内轮的转动就会使黄色箭头所指的地方也逆时针旋转,然后带动黑色箭头所指的自动头轮顺时针旋转给发条盘上链,让发条收紧,储存能量。

由于篇幅有限今天就说到这里,未尽内容明天再为大家讲解。
