不将就——OnePlus 3T拆解评测

一加凭借“不将就”的态度打造一代又一代精品,最新机器3T也不不例外。一加能够走到今天靠的不是价格战术,而是实实在在的做工、设计等方面。今天我们来拆解这部机器,看看这款手机的内部工业设计,是否同样有不将就的做工。

拆解首先准备好拆机工具:螺丝刀、撬棒、镊子、吸盘等相应工具。

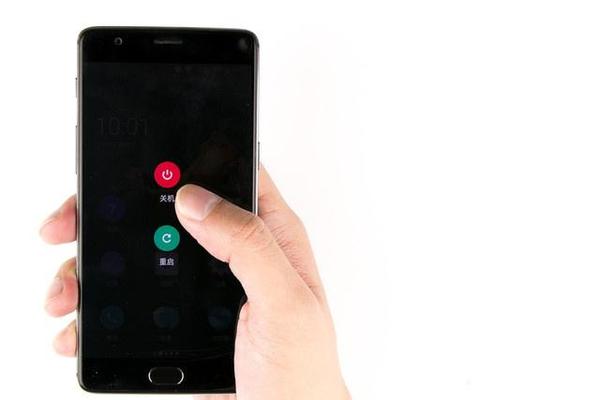

为了保证手机出现不必要的损害拆机前首先将机器关机。

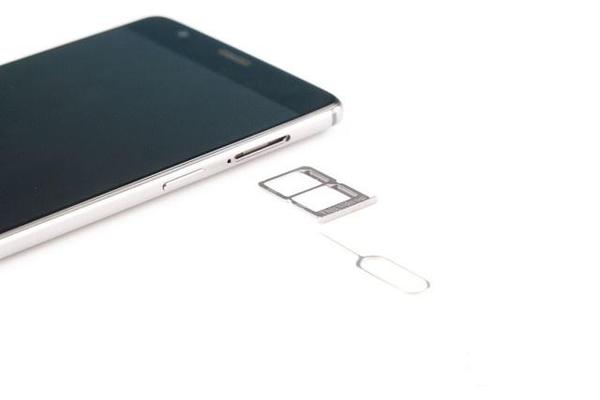

然后用顶针取出SIM卡拖

随后,用准备好的螺丝刀卸掉底部的两颗螺丝,该机底部设计的两颗螺丝为六角梅花螺丝

用准备好的螺丝刀卸掉底部的两颗螺丝

螺丝卸掉后使用专业开屏器辅助拉起缝隙使用拨片插入分离机身

机壳与机身之间的卡扣很多,所以拆一定要注意,不要撬坏屏幕和内部部件

使用拨片沿着四周慢慢的撬开

当大部分卡扣脱离时,背壳便可以很轻松与机身分离

当大部分卡扣脱离时,背壳便可以很轻松与机身分离

我们首先来看下机壳设计。我们观察下背壳的内部设计,在主摄像头对应位置的周围,我们发现了NFC天线,它通过顶部的触点与机身相连,震动器也少见的设计在了背壳上,并且通过排线,它还和一加独有的情景模式实体滑块项链,同样采用触点与机身主板相连。

机壳上较多的触点对机身的装配工艺有较高要求,一但错位,对应元件便会失灵,而一加做到了很精确的对应,这点就可以显示出一加其不将就的性格。

值得我们注意,在背壳中间的两边,我们看到了两条密封泡绵,此细节提醒我们该机在密封性上做工也很细心

边缘密封泡绵特写

接下来回到主板,主板采用的是传统的三段式设计,底部PCB与 数据传输排线直接穿越电池上方与主板相连,观感上比埋在电池下面的设计要稍微差点。但是对于维修来说是件好事。

我们来看下主板,主板绝大部分面积都被金属屏蔽罩覆盖,在连接器的保护上,一加采用了局部保护的方式,电池排线连接器以及旁边的推测是屏幕连接器没有采用金属盖板固定,比较让人担心连接的稳固性

首先使用撬棒将电源btb断电

随后,用螺丝刀卸去固定在主板四周的八颗固定螺丝

用镊子断开RF同轴电缆线

用撬棒断开与主板链接的一些BTB链接座

随后用手便可以将主板卸下

来看下卸掉主板后的机框,可以看见背面的铝合金防滚架,发热大的芯片对应位置贴有散热贴纸。

用镊子取下顶部嵌入的听筒

接下来看看被取下的主板正面

中间主摄像头由于采用了光学防抖技术,所以占用了较大的面积,并且背部贴有铜片散热贴

接下来看看被取下的主板被面

再来看看在Sim卡槽模块周围,同样可以看到密封泡绵,可以看出该机对于防尘防水特性做了系统性设计。

接下来使用撬棒将主摄像头与主板分离拆下

再使用撬棒将前摄像头与主板分离拆下

被取下的前后摄像头背面照

被取下的前后摄像头正面照

接下来卸去主板上的金属屏蔽罩,在主要芯片的对应位置都贴有散热硅脂,避免芯片过热,提升机器运行的稳定性

卸去屏蔽罩后的主板正面

卸去屏蔽罩后的主板背面

卸去了主板后的机身,接下来分离电池

在电池四周贴有黑色的胶布,上面印有手撕位,我们按照对应位置掀开胶布,就可以轻松取下电池了

撕开四周黑胶布后,掀开绿色的拉带,很轻松便可以将电池分离,可以说给该机换电池是很方便的

取下后的电池背面

取下后的电池正面

随后拆解尾板,用镊子断开RF同轴电缆线

用撬棒断开与小板连接的BTB排线

随后卸掉固定小板的螺丝

将小板用撬棒撬起用手便可以取下

取下的小板背面

取下的小板正面

卸去了底部PCB之后,便可以继续分离扬声器模块了

底部扬声器嵌入了USB-C接口,可以将其与扬声器分离

分离下来的扬声器正面

分离下来的扬声器背面

卸去底部扬声器模块以后机身框架遍裸露在我们面前

拆到这里也就结束,最后来张全家福。

总结:通过拆解,我们看到该机的内部密封设计很好,包括SIM卡槽,数据接口、框架四周的包围密封以及连接器四周的包围密封,并且该机在边角部位也做了加厚处理,提供跌落缓冲,主板芯片多处使用散热硅脂,可见该机在做工上的确体现出了不将就的本色。再加上高配置得硬件,使得该机真的不将就。

拆机有风险!拆机需谨慎!喜欢动手的小伙伴欢迎围观上来一起学习交流。
