什么是PAM4,4levelpulseamplitudemodulation,4阶幅度调制。

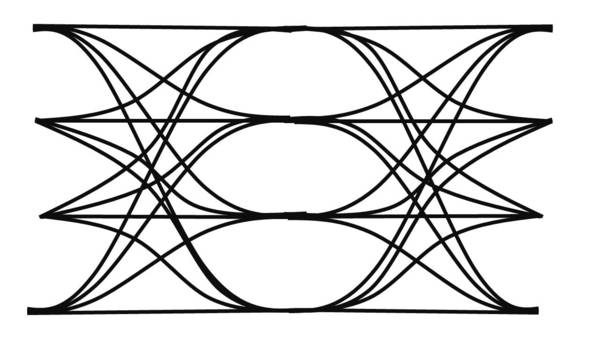

常见的就是这个眼图。信号有四个阶,0,1,2,3

这四个阶标记为

11

10

01

00

而普通的NRZ,只有两阶

1

0

所以同一个符号位PAM4所携带的信息量,是NRZ的两倍

状态的变换形式就是16种,2的4次方

既然,PAM4每次运的货多。

那么,同样运一车货,PAM4同学可以跑的慢一些。

或者,大家跑的一样快,PAM4同学可以运两车货。

这么好,大家都选PAM4呗,那个,那个,有好处一定有代价

所以PAM4的SNR小,同样的系统噪声,PAM4约付出9.5dB的信噪比代价。

那是影响灵敏度啊,线路功率损耗啊,等等。

另一方面,PAM4有SNR的代价,可咱运输同样的信息,带宽频率比NRZ低。

举例,25Gbps,NRZ的一个信号脉宽更窄,PAM4的横轴信号脉宽比较富裕。

NRZ信号频率大,在光纤中的损耗就大。

光纤在特定波长下,频率与插入损耗有比例计算。

同样25Gbps的比特率

PAM4的奈奎斯特频率是6.25GHz,插入损耗约-20dB

NRZ的奈奎斯特频率是12.5GHz,插入损耗约-32dB

嗯呐,虽然,PAM4同学付出了9.5dB的信噪比代价,可以在插入损耗上比NRZ有12dB的优势,当然也是基本持平的节奏。

啥叫奈奎斯特频率?

继续上上图,对于56Gbps的信号

PAM4的插入损耗约-32dB,NRZ择优-80dB, 那咱PAM4付出那区区10dB的信噪比代价,so easy。

利害相权取其轻,事情就这么简单。

所以,在200G、400G标准讨论中,对于50+比特率的调制格式选择,倾向于更高阶的模式,比如PAM4。
