全面认识变压器(图文详解)

一、变压器的种类和功能特点

变压器是一种用来变换电压、电流或阻抗的电气部件,是电力系统中输配电力的主要设备,其实物外形如图1-1所示。

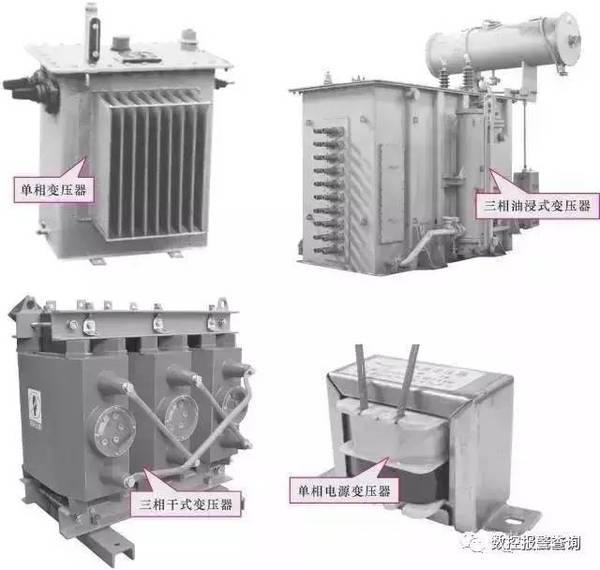

图1-1 变压器的实物外形

在远距离传输电力时,可使用变压器将发电站送出的电压升高,以减少在电力传输过程中的损失,以便于远距离输送电力;在用电的地方,变压器将高压降低,以供用电设备和用户使用。变压器的分类方式有很多种,根据其电源相数的不同,主要可以分为单相变压器和三相变压器。

1单相变压器的功能特点

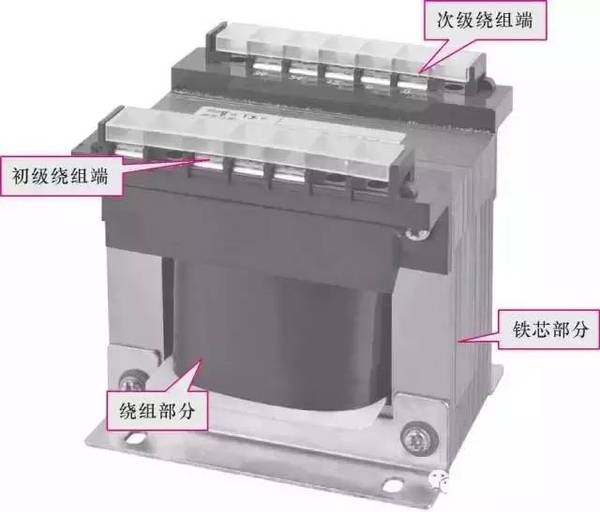

图1-2 单相变压器的结构特点

单相变压器是一种初级绕组为单相绕组的变压器。如图1-2所示,单相变压器的初级绕组和次级绕组均缠绕在铁芯上,初级绕组为交流电压输入端,次级绕组为交流电压输出端。次级绕组的输出电压与线圈的匝数成正比。

单相变压器可将高压供电变成单相低压,供各种设备使用,例如可将交流6600V高压经单相变压器变为交流220V低压,为照明灯或其他设备供电,如图1-3所示。单相变压器有结构简单、体积小、损耗低等优点,适宜在负荷较小的低压配电线路(60Hz以下)中使用。

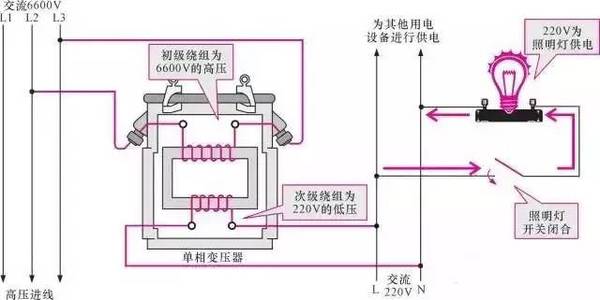

图1-3 单相变压器的功能示意图

单相变压器多用于农村输配电系统中,以及一些照明或小型电动机的供电中,其应用实例如图1-4所示。此外在很多电子电气设备中,它也可作为电源变压器使用。

图1-4 单相变压器的应用实例

2三相变压器的功能特点

三相变压器是电力设备中应用比较多的一种变压器。三相变压器实际上是由3个相同容量的单相变压器组合而成的,初级绕组(高压线圈)为三相,次级绕组(低压线圈)也为三相,如图1-5所示。

图1-5 三相变压器的结构特点

三相变压器主要用于三相供电系统中的升压或降压,比较常用的就是将几千伏的高压变为380V的低压,为用电设备提供动力电源,如图1-6所示。

图1-6 三相变压器的功能示意图

三相变压器的应用范围比较广泛,例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等,同时也适用于一些电源电压低、波动较大的低压配电线路中。其应用实例如图1-7所示。

图1-7 三相变压器的应用实例

二、变压器的型号与技术参数

电气系统中应用最多的就是电力变压器,由于电力变压器的种类很多,其型号的标识以及参数也有所不同,因此常常将这些型号与参数标识在变压器的铭牌上,以便于在安装和检修时进行查看。图1-8所示为典型电力变压器的铭牌标识。
