《功率变换器设计技术与技巧-从初级到高级》总结

往期经典:

拆解台达数字通信电源

开关电源之--小电路、小原理、小经验10条请查收

干货:超经典的开关电源问题集锦大全

ldo与dcdc区别、原理及应用详解

几种常见的均流电路工作原理及优缺点分析

同步降压转换器的布局注意事项

EMI整改经验(以实测波形对比讲解)

借自己一个项目,谈谈电源的调试步骤及技巧

拆解一款诺基亚室外通讯备用电源中的充电器

关于DC/DC电源和EMI的讨论

功率因数校正的几个小知识

Sanjaya中国行-深圳站-《功率变换器设计技术与技巧-从初级到高级》总结——世纪电源网版主 整理


2016-5-13 12:58 上传

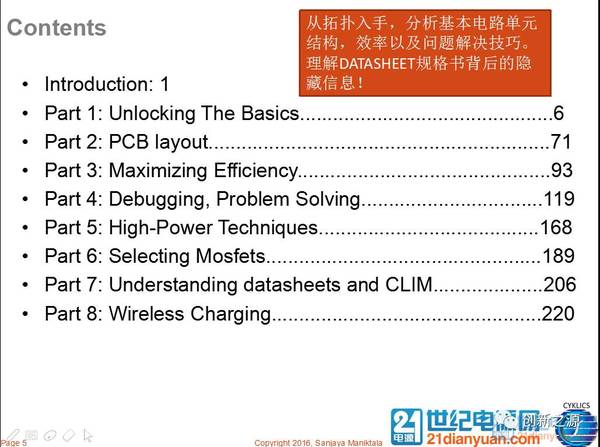

1. 三种基本拓扑的分析与延伸,包括物理界中的对偶原理的介绍

2. PCB layout,PCB引线感抗的处理

3. 效率的优化,以一个BOOST APFC为例,深入分析了PFC BOOST二极管对效率的影响

4. 调试及实际问题解决,结合UL安规测试实例,从安规的角度分析了失效的机理以及解决方法

5. 大功率情况下元件的并联/串联均流/压技术

6. MOSFET的选择,Qgs/Coss动态参数的理解

7. 如何读懂datasheet,这一章从全新的角度介绍了Datasheet上的参数的隐藏的信息

8. 无线充电技术简略,介绍了其与LLC原理的类似性

以上8个单元,Sanjaya都以其实例进行了说明与阐述,其讲解风格独具一格,下面就其中重点讲解的部分作一个总结。

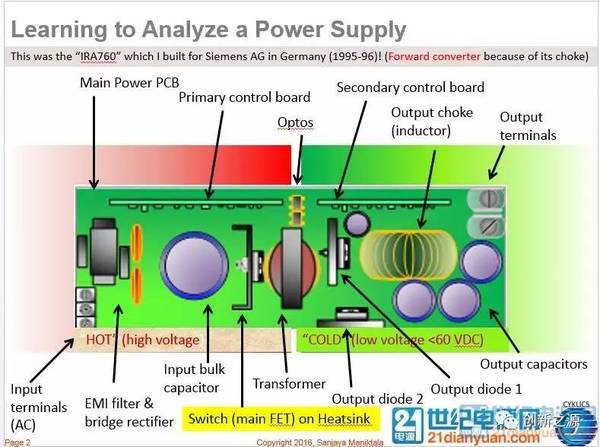

第一部分: 深入拓扑

基本的拓扑包括BUCK BOOST BUCK-BOOST,这三种基本的拓扑单元经过各种自由组合,能衍生变换出更多的复合拓扑结构,如cuk, sepic, zeta, 桥式, 双向变换器等。

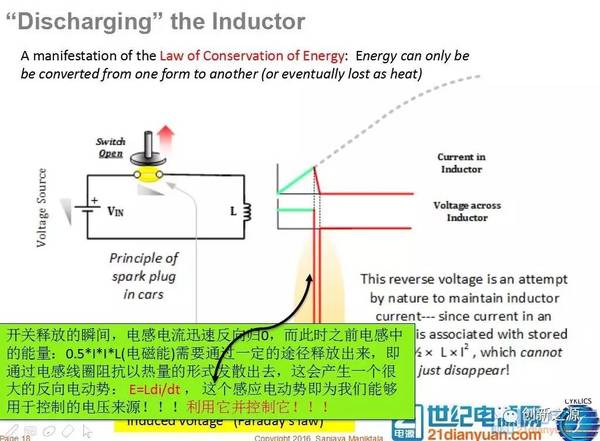

先讲一个很经典电感充放电问题:这个是我们理解拓扑的基础:如下二张图清晰地描述了电感充放电的情况,注意:反向的电动势E是很大很大的!

综上可知:能量是守恒的,虽然理想的电感中不存在能量消耗,但是实际中由于存在寄生阻抗,所以电感电流不能无限上升,而反向电动势的存在,迫使我们得选择一种方式将其控制下来,不然过高的电压会损坏其他相关元件。当然在一些特殊的电路场合,我们还会需要用到这个反向感应电动势,如手机/相机时的闪光灯电路,或是老式的电感镇流器的启动时的电路。关于这个反向电势动势的危害,大家可以自行脑补如下继电器线圈保护二极管(即红色的那个):
