祝融环境:地源热泵横管施工工程工艺准备

地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。具体施工工艺如下:

1.根据图纸及现场要求备料。管道连接同样需用原厂提供专用热熔器对管路进行熔接焊接。

2.立埋管施工完成后,根据设计开挖横埋管沟槽,深度大于1.5米(具体按设计要求)。沟槽与立管交叉处应特别注意立管保护不受破坏。管沟内填充至少200mm厚度的细黄沙,且确保周围200mm范围内无石头及金属硬物。

3.管道连接前应确保管道内壁及接口清洁。

4.待所有接口都熔接好后,整个地埋管系统要充氮气检漏,试验压力与立埋管实验压力一致。在接口处涂肥皂水,检查是否有气泡,保压4小时应无明显压力变化。

5.系统检漏合格后,系统排气、注水。注水时,从回路的一端注水,另一端排气,切忌两端同时注水。

6.横埋管出土至进户之间的管道应保温,且做防水保护外壳。穿墙应按规范设置穿墙套管。

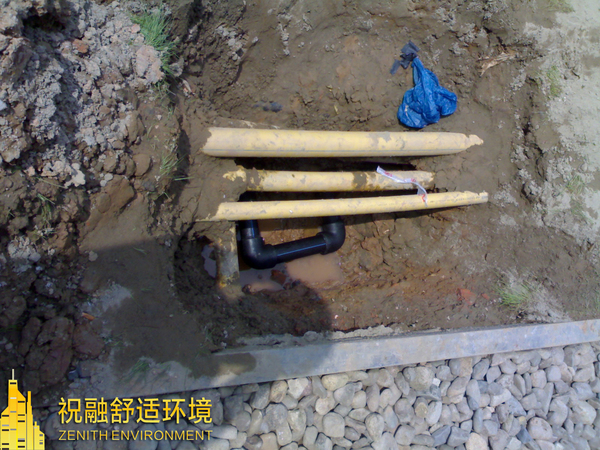

第一步是地源热泵横管施工的管道连接:根据图纸及现场要求备料;立管之间应事先开挖水平管沟,深度大于1.2米,管沟内至少200mm厚度的细黄沙,且确保周围200mm范围内无石头及硬物;管道连接前应确保管壁内清洁及接口清洁;必须用原厂提供专用热熔器对管路进行熔接焊接,横管和立管连接后,管道系统要排气,系统试漏:当所有接口都熔接好后,整个地埋管系统要充气试漏,压力要求达到6Kgf/cm2,保压时间4小时,在接口上涂肥皂水,检查是否有气泡,填写系统试压报告,系统试漏合格后,系统充水。

第二步是地源热泵横管施工的回填:当试压合格,确认无漏后,才可以回填土壤,回填土首层应为至少200mm厚度的细黄沙,且确保其中无石头及硬物;200mm以外用一般土敷土,横管埋在地表下的深度至少为1.2m,回填后于相对标高-0.2m处设置对应横管及立管标识。

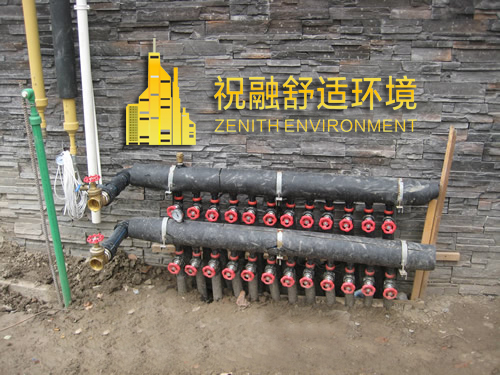

第三步是地源热泵横管施工的保温环节:户外进户管应保温,穿墙应设置钢套管并用防水材料填满, 穿墙管保温长度不小于1m,保温管保温厚度建议根据保温材料不同以空调冷冻水要求计算选择,户外保温管应确保保温材料不吸水并且增加保护外壳。
