iPhone6摔后无服务、三星i9100拆机图解

文|维修狮ID:FIXHOME

维修|iPhone6摔后无服务故障维修案例

故障:机器剧烈摔过,换过整套机壳和显示屏,现在经常无服务,正在搜索。有时又能正常使用,信号也正常。

维修思路:

1、摔过的机器考虑虚焊,主板断线;先显微镜观察有无元件丢失。

2、无服务状态,插卡观察设置项,里面有无运营商字样出现。无运营商,查接收前端,有运营商,查对应频段的发射通道(功放电路)。

3、判断出准确的故障点,采取维修方案,修复故障。

维修过程:

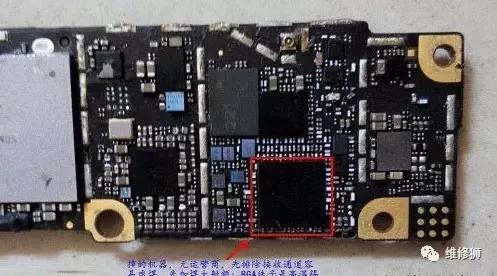

主板,去除射频部分屏蔽罩后,显微镜下观察没有元器件丢失,主板无明显变形。

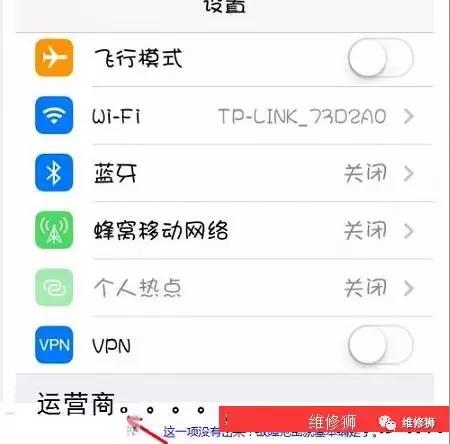

插入手机卡后(不用扣天线),在设置项里观查无运营商字样出现,可以判断接收通道问题,或者接收通道IC工作条件缺失。

不出运营商,还有一个特点就是在拨号键盘输入*#06#,不会出现串号,多数基带问题。

根据以往经验,摔的主板,先加焊大射频IC可以修复一部分不出运营商的故障。

加焊了射频后故障还是一样,因为机器正常时,朋友说信号完全正常,所以和功放关系不大,可以排除功放、天线开关。

输入*#06#不能出串号,怀疑基带问题比较大,可能是基带焊盘掉点,迅速拆下基带IC。

检查后,无掉点,焊盘都完美,继续检查。

将通往功放供电管、天线开关I2C总线这些焊盘的对地阻值测了一遍,发现无异常,细想下莫非是PCB夹层断线了(是断非断那种)。

热风枪,整个焊盘加热一遍,趁热测各个通往功放供电管、天线开关I2C总线这些焊盘的对地阻值,发现基带IC“U1”焊盘阻值时有时无,总算找到故障点了。

查询图纸,得知该点和背面的一个测试点相通,准备飞线解决。

飞好飞线。

安装好基带IC。

测试无短路后,上电开机,在拨号键盘输入*#06#,立马可以出现串号。

迅速挂上假天线,插入移动卡和联通卡试机,信号均稳定正常!

结论:

经常无服务、无信号为基带焊盘内部夹层线路受外力作用下,造成接触性断路;表面焊盘完全看不出断线痕迹,只有通过加热或者弯曲主板,才可以通过对地阻值测量出来。

拆机分享 |三星i9100拆机全过程美图解析
