功能讲堂 | FANUC MANUAL GUIDE i 功能介绍

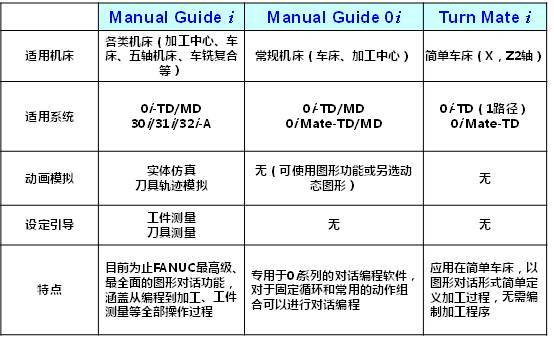

FANUC目前在CNC上应用的图形化辅助编程上功能有ManualGuidei、Manualguide0i和TurnMatei,此三种功能特点如下:

其中,以ManualGuidei功能最为强大,可以大幅简化车间编程工作。该软件可以辅助操作/编程人员在短时内完成部件特征到加工程序的转化,极大地提高了工作效率。利用Manual Guide i功能可以在FANUC系统上轻松的进行车削、铣削和复合加工的编程操作,同时还可以模拟验证加工程序。

1功能介绍

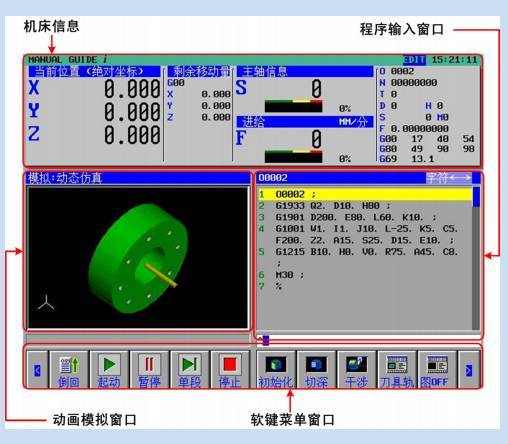

Manual Guide i 是FANUC深入研究的符合人体工程学操作特点的一款软件。该软件以ISO编程代码格式为基础,通过图形化的操作界面和引导性的操作步骤完成零部件编程。软件具有综合的操作界面,所有重要操作都集中于一个界面(如下图所示),避免了重复的切换操作;而且可以直接使用CAD/CAM软件生成的ISO加工程序与CAD/CAM软件,具有良好的兼容性。其最大特点是具有强大的程序编辑功能,支持多种多样的加工循环程序,且可以对程序进行加工模拟,方便验证。

2使用方式

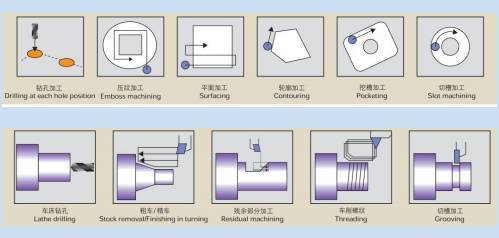

Manual Guide i 软件可以分别应用于T(车)和M(铣)系列的系统,内部功能模块主要包括四个部分:基本编程功能、通用信息、ISO编程、刀具和偏置部分。基本编程功能模块可以模拟CNC的3种工作方式:EDIT、MEM和JOG。分别可以完成程序编辑修改、程序运行与模拟及手动操作的功能。其中加工模拟过程可实现动画和刀具轨迹的显示,方便验证加工程序的准确性。通用信息模块及刀具和偏置模块主要是设定机床坐标系、机床零点和刀具偏置等信息,可以更加准确的编制程序并通过仿真进行验证。ISO编程模块也提供了直接进行ISO编程的功能,同时还可直接加入辅助功能代码,方便易用。另外,Manual Guide i 还提供了全面的测量功能使用画面,包括刀具测量、工件测量、加工后测量等。利用这些工具可以进行刀具基本数据测量,工件找正和工件加工到位检测等操作。

随着数控系统的不断升级,Manual Guide软件也在不断更新,对于一些操作性要求较高的功能直接集成到软件中,如倾斜工作台平面分度指令等,帮助用户更好的使用CNC功能。
