古人如何测绘地图

古人称地图为“舆图”,简单说就是丈量土地,用脚走过然后绘制地图。或者到后来有马匹、车舆和船只,然后测量。所以当时标注的距离很多都不是很准,与实际有所出入。

说到测量,古人的测量方法、工具、绘制方法很多,也不断发展。有许多现在都在用的,比如测天阳高度的影尺。

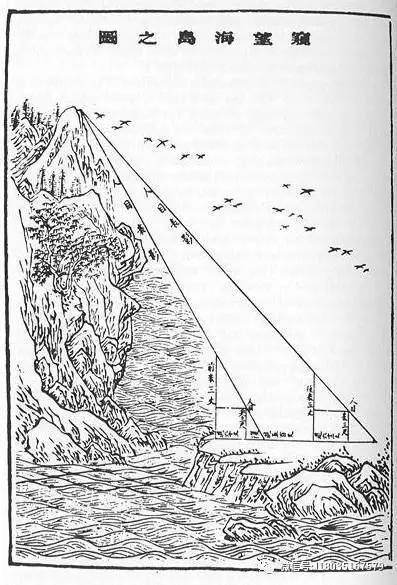

测量理论:刘徽《海岛算经》(举例)

《海岛算经》是三国时代魏国数学家刘徽所著的测量学著作,原为《刘徽九章算术注》第九卷勾股章内容的延续和发展,全书共9题,全是利用测量来计算高深广远的问题,首题测算海岛的高、远,故得名。《海岛算经》是中国最早的一部测量数学事着 ,亦为地图学提供了数学基础。

测量工具:汉代以后,先后发明了浑天仪、覆矩、牵星板等测量工具,天文测地活动更加活跃,方法更为精密,先秦常用的步量、丈量、立杆测影方法也仍然具有生命力。到了明代万历十年(1582年),意大利传教士利玛窦来华,带来了西方的天文测地方法。为了编修历法,在礼部侍郎徐光启的主持下,崇祯二年(1629年),成立了由西方来华人员参加、采用西方测算方法的西局,并与采用中国传统天文测量方法的中局一起,共同进行天文观测。经过5年的准备,制造了象限大仪、纪限大仪、平悬浑仪、列宿经纬天球、万国经纬地球、候时钟、望远镜等10种新式仪器,并开始实施以测时刻、定方位、测子午、测北极高度为内容的实际观测,西法取代中法的趋势已经显露出来。

绘制方法:制图六体(古代地图绘制的的集大成者---裴秀)

浑天仪

裴秀在地图学方面做出的最大贡献是他在《禹贡地域图》序中提出的“制图六体”,

制图六体:

一为"分率",用以反映面积、长宽之比例,即今之比例尺;

二为"准望",用以确定地貌、地物彼此间的相互方位关系;

三为"道里",用以确定两地之间道路的距离;

四为"高下",即相对高程;

五为"方邪",即地面坡度的起伏;

六为"迂直",即实地高低起伏与图上距离的换算。

“制图六体”,是当时世界上最科学,最完善的制图理论。除经纬线和地球投影外,现代地图学上应考虑的主要因素,他几乎全提了出来。

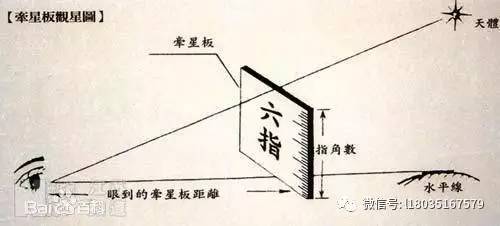

牵星板

贾耽(730~805)师承裴秀六体,绘制了世界上著名的《海内华夷图》。他采用裴秀制图法,在55岁时组织画工,花了17年的时间,绘制成了《海内华夷图》巨幅唐代中国全图。《海内华夷图》幅面约10平方丈,比裴秀的《地形方丈图》大10倍。
