UPS接线安装实例

今天我们来了解ups使用的知识。

一、UPS电源安装前的准备工作

UPS设备及配件在出厂前都进行过严格的检查和测试,设备抵达现场后,应做以下几项安装前的准备工作。

1、UPS对场地、环境的要求

随机附件,如果有损坏或缺少,请勿开机,并通知经销商,派员检查。

二、安装注意事项

1、请将UPS放置于用户设备附近的水平面上。

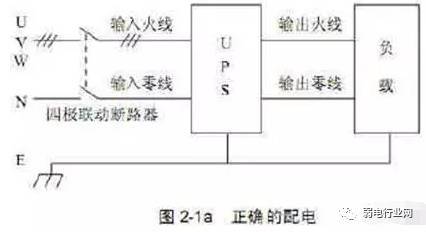

2、采用正确的配电方式,保证UPS及用户设备的安全。

三、安装施工步骤

1、外接电池箱的连接

a、系统需要接入两组电池组。确认电池组数量符合UPS的规格要求(每组32节12V电池串联),连接好电池组,用电压表测量,串联之后的电池组应在384Vdc左右。

b、确定电池箱开关在“OFF”位置。

c、卸下端子台盖板,用电压表确认UPS输入/输出端子台上的电池接线端无直流电压。

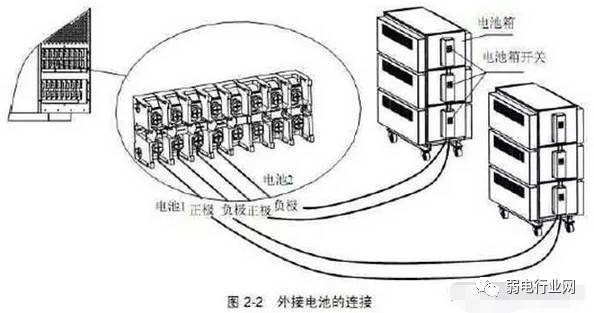

d、按图2-2的示方法,分别将电池组的正板(红色),负极(黑色)接到UPS输入/输出端子台的电池接线“+”端和“—”端,并拧紧固定螺丝,注意切勿将电池的正、负极接反。

2、UPS输入输出连接

a、接线前,请确认所有输入、输出空开均置于“OFF”状态。

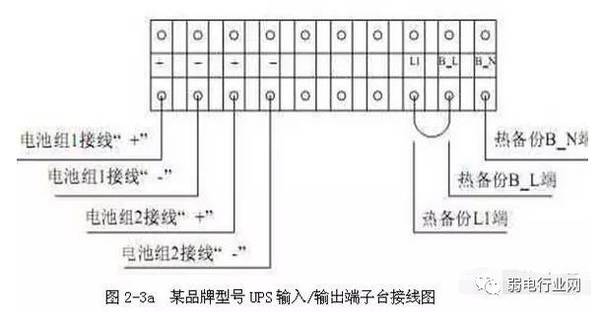

b、 如图2-3所示,将输入线(三相火线、零线、地线)分别连接到相应的输入端子上,并拧紧固定螺丝。

3、接线完毕装上UPS端子台盖板

a、接线前,请确认所有输入、输出空开均置于“OFF”状态。

b、如图2-3所示,将输入线(三相火线、零线、地线)分别连接到相应的输入端子上,并拧紧固定螺丝。

四、安装收尾工作

1、检查接线是否与安装手册相符,并核对相序。

2、清点工具,以免遗留在UPS机柜内。

3、盖好UPS的安全挡板、顶盖和侧门板。

4、清理并打扫UPS机柜周围的场地。

五、附另某品牌UPS接线示意图
