光纤连接器的作用与性能详解

光纤相关的产品类型比较多,而且还在不断的更新当中,其中光纤连接器是非常重要的一款产品组件,它提高了网络布线的灵活性,菲尼特的产品系列中就包含光纤连接器,今天我们就详细的来了解一下光纤连接器的具体性能有哪些。

光纤连接器的性能,首先是光学性能,此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

1、光学性能:对于光纤连接器的光性能方面的要求,主要是插入损耗和回波损耗这两个最基本的参数。

插入损耗(InsertionLoss)即连接损耗,是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗越小越好,一般要求应不大于0.5dB。

回波损耗(ReturnLoss,ReflectionLoss)是指连接器对链路光功率反射的抑制能力,其典型值应不小于25dB。实际应用的连接器,插针表面经过了专门的抛光处理,可以使回波损耗更大,一般不低于45dB。

2、互换性、重复性

光纤连接器是通用的无源器件,对于同一类型的光纤连接器,一般都可以任意组合使用、并可以重复多次使用,由此而导入的附加损耗一般都在小于0.2dB的范围内。

3、抗拉强度

对于做好的光纤连接器,一般要求其抗拉强度应不低于90N。

4、温度

一般要求,光纤连接器必须在-40oC~+70oC的温度下能够正常使用。

5、插拔次数

目前使用的光纤连接器一般都可以插拔l000次以上。

标注解读: 在表示尾纤接头的标注中,我们常能见到“FC/PC”、“SC/PC”等,其含义如下:

“/”前面部分表示尾纤的连接器型号,说明见前述。 “/”后面表示光纤接头截面工艺,即研磨方式。 光纤连接器端面接触方式有PC、UPC、APC型三种。

PC——Physic Contact,原意是物理接触的意思,插针体端面为物理端面;

UPC——Ultra Physical Contact,插针体端面为超级物理端面;

APC型——Angled Physical Contact,插针体端面为角度物理端面;

三者的区别除了物理不一样以外,还有回波损耗,即反射损耗(性能)不一样。PCUPCAPC。多模光纤没有APC型。 "PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。 "UPC”的衰耗比"PC”要小,一般用于有特殊需求的设备,一些厂家光连接设备内部跳线用的就是FC/UPC,主要是为提高设备自身的指标。 "APC”多用在广电和早期的CATV系统中,因为APC采用了带倾角的端面,可以改善电视信号的质量,主要原因是电视信号是模拟光调制,当接头耦合面是垂直的时候,反射光沿原路径返回。

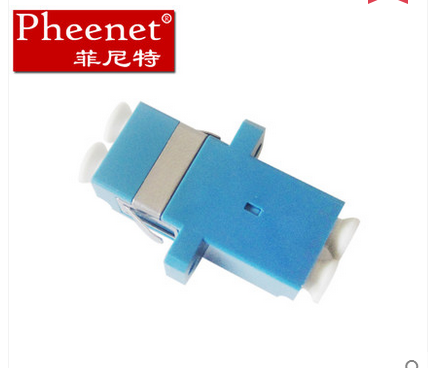

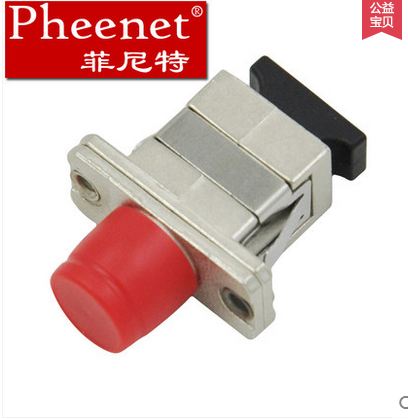

我们既然离不开光纤,就需要详细的认识它,菲尼特专注于通讯传输行业已有12年的时间了,如果你有什么不理解的可以咨询菲尼特通讯专家,咨询电话173-1622-1300,菲尼特光纤产品众多,其中包含光纤跳线、光纤终端盒、光纤接续盒、光纤适配器、ODF光纤配线箱等系列。
