设计工艺的极致延续,小米盒子3S全网首拆

2016年11月16日,小米发布了令人期待的全新款小米盒子3S,它是全球首款搭载了人工智能系统的电视盒子,ZNDS智能电视网在第一时间实测体验之后,它的表现给我们留下了深刻的印象,为了更加深度的了解,我们特意准备了此次的拆机。

其实,先后有很多小伙伴要求;所以,今天就将它补上,算是一份迟来的报告吧!

小米盒子3S图文测评:http://www.znds.com/tv-593052-1-1.html

小米盒子3S视频测评:http://www.znds.com/tv-605088-1-1.html

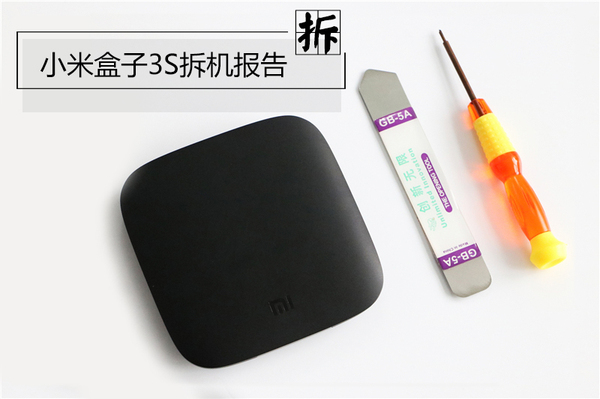

由于小米盒子3S采用外观无螺丝的结构设计,所以拆机的工具我们需要用到拨片。小米盒子3S的卡扣结构非常严实,但也并不算难拆,开启一环就很容易了。

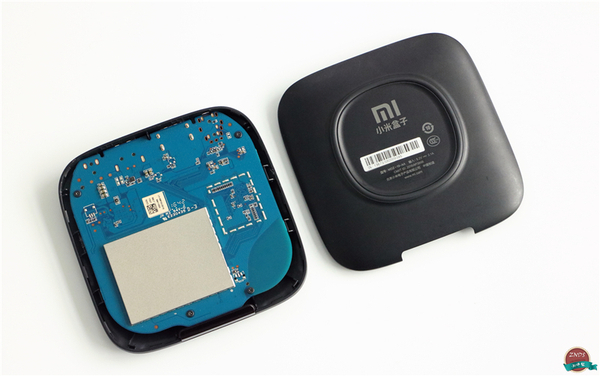

小米盒子3S采用蓝色的PCB,通过4颗螺丝固定在盒身的上面板盖上。

这是信号接收与指示灯显示面板,一个细细的小长条。

底板仅是一块背板,内层通过来竖条纹理(不知道怎么形容比较好)来加强结构强度,保证面板不易折弯。

接下来用十字螺丝刀将固定在PCB上的四颗螺丝拧开即可,说实话,小米盒子3S的螺丝拧的还真紧。

拆解图

拧完螺丝取下PCB,上盖板内固定着常见的配重与导热胶片。

▲屏蔽罩,小米盒子3S PCB上的屏蔽罩很“隐蔽”,我一度以为,背面这块罩子是焊接死的,后面好不容易才拨开。事实上,主控包括背面内存区域的屏蔽罩是可拨开的,而WIFI模块区域是固定住的(嗯,是这样的!)

主板上元件排布规整有序;采用全贴片工艺,全贴片电容,无手焊件,质量更稳定,寿命更持久。

小屏蔽罩里面应该是WIFI/BT模块

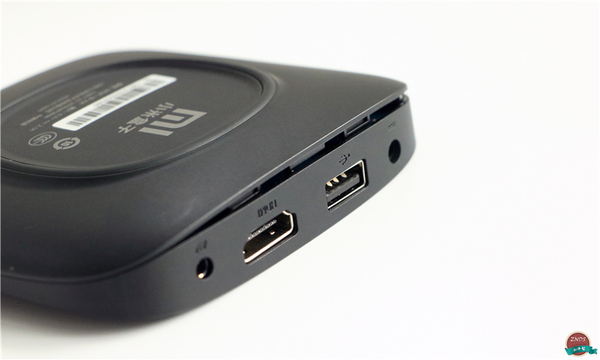

硬件接口部分,支持HDMI2.0a标准,支持18G带宽, 4K@60Hz输出,色彩、色深等更为出色。

主控区还贴有导热胶片,提供了更强的散热支持与稳定运行。

主控区域

小米盒子3S采用晶晨Amlogic S905X处理器,4核 64位Cortex A53架构,主频可达2.0GHz;配合Mali-450 5核GPU。S905X在集成度上拥有非常明显的优势,单芯片解决方案上整合了CPU、GPU、多解码器、Audio Codec、网口PHY。另外,在常规的H.264、H.265支持之外,S905X还首次支持谷歌VP9,相比VP8,在同等画质下码率可降低50%,并且支持更大编码区块、更多色彩空间。

闪存方面,采用的应该是东芝的,型号为THGBMHG6C1LBAIL,8G eMMc5.1标准。相较于前代,EMMC5.1具有更快的传输速率。

正反PCB共集成4片RAM,型号为南亚(NANYA)NT5CB256M16DP-EK,单片512MB,DDR3,四片共组成2G。更大的运行空间也为小米盒子3S提供了更稳定流畅的操控体验。

其他的话还有一些常规的电源、音频IC等

总?结

实际上,我在文中并没有提到,小米盒子3S不仅在外观方面延续了红点设计大奖的小米盒子3的设计,对于内部构造的处理也是大同小异。完整有序的排布,精细的工艺,都是小米盒子3S身上看得到的优点。相较于小米盒子3,小米盒子3S采用了全新的蓝色PCB(由于拍摄色差存在,实际颜色属于淡蓝色系,上图仅供参考),和不同的SOC以及存储组合。

最后对于小米盒子3S做几点总结:

1、PC+ABS环保材质机身,无螺丝外形,简洁干练;无论是用料选择还是工艺处理,都十分出色;但是耐刮性比较差。

2、蓝色PCB,元件排布规整有序,全贴片工艺,质量更稳定。

3、强悍的晶晨 S905X 64位 Cortex A53架构处理器,主频可达 2GHz,配合Mali-450 5核 GPU,日常运行驾轻就熟。

4、出自南亚与东芝大厂存储组合,eMMc5.1的标准,传输速率更快。

5、配备HDMI2.0a标准,支持18G带宽,4K@60Hz输出,色彩、色深等更为出色。

6、双频WIFI支持,穿墙能力与信号接收能力很强,当然,单天线设计多少有点遗憾。

7、网络端口的缺失还是不少人的痛啊!
