搜狐首页 时尚 无心法师2

手机搜狐

SOHU.COM

矿物的色带 生长纹 双晶纹

达尔文的《物种起源》讲述了生命的开始,

凡尔纳的《地心游记》

带我们走进梦幻的奇境,

世界为我们创造了

无比玄妙的壮阔,

俯仰之间,

静听松涛澎湃,雏鸟争鸣。

在这般的雄奇壮阔之中,

有什么在土地之下悄悄生长。

它们过得真安静啊,

在几十亿年的时光里安然静卧,

等待工人们的发掘,

等待匠人们的雕琢。

它们等得太久了,

于是在地下生长出美丽的色带、

纹理,形成生长纹、双晶,

它们没有生命,但是,它们有灵。

在这个宁静的夜晚,

听我为你讲述宝石图案的形成。

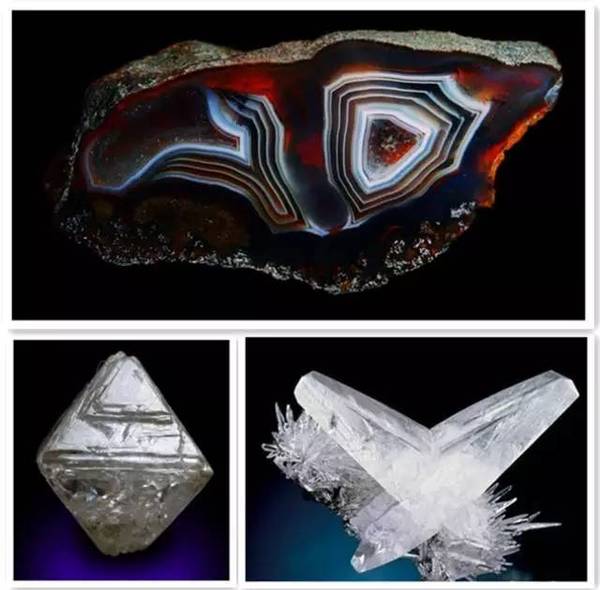

(玛瑙的色带、钻石的生长纹、燕尾双晶)

色带

晶体颜色呈带状分布的现象即为色带。有些色带是在晶体生长过程中因介质成分及生长环境变化导致的.这种色带的分布多与晶体结构对称性相关。

■ 如我国著名的新疆色带电气石——西瓜碧玺,其内核呈玫瑰红色.外缘呈绿色。

■ 还有的电气石沿着晶体生长方向,颜色依次变化为:褐红色一蓝绿色一褐红色一靛蓝色,同时在两种不同颜色之间还有过渡颜色及深浅不同的色调。

(具有过渡色带的电气石)

玛瑙也是具有明显色带的宝石。它的颜色美丽,纹带构造丰富多彩,千姿百态,组成了诸如红玛瑙、黑玛瑙、绿玛瑙、条纹玛瑙、缠丝玛瑙、眼球状玛瑙等不同的种类。

玛瑙纹环带构造的形成与玛瑙本身所特有的显微结构和微量化学成分、矿物成分分布状态有关。不同的微层状构造和微量化学成分及矿物成分的不均匀性一有规律地变化,形成了千姿百态的条纹、环带和极富想象力的图案,为人们喜爱和珍藏。

( 玛瑙色彩丰富的色带)

生长纹

生长纹民间俗称“根”,是晶体形成时生长的纹路。无论天然还是人工合成的晶体都有可能留下相同或近似的生长痕迹。不同的生长环境,才能造就不同的特征。

( 合成蓝宝石的生长纹)

值得一提的是“弧形生长纹”。它被认为是焰熔法的加料方式所致。焰熔法是从熔体中人工制取单晶的方法之一。将调配好的原料细粉从管口漏下,均匀喷洒在氢氧焰中被熔化后,再冷凝结晶于种晶或“梨形单晶”顶层;梨晶长大是从顶部熔化的圆锥开始,生长过程中其底座下降并旋转,以确保其熔融表面有合宜的温度逐层生长,边转动边结晶出的人工宝石具有如同唱片纹的弧线生长纹。

( 焰熔法合成装置)

并不是所有的人工合成宝石都有弧形生长纹。以红蓝宝石为例,人工合成红蓝宝石的方法有多种,焰熔法、提拉法、助熔剂法、水热法等,其生长纹也各具特征。如拉姆拉助溶剂法合成的红蓝宝石具有平直和弧形相交的复合生长纹,水热法合成的具有波形生长纹。故弧形生长纹仅能作为排除拉姆拉助溶剂法和水热法的依据。近年来随着合成工艺的不断进步,合成的红蓝宝石经二次淬火,生长纹会变得模糊不易观察。

双晶纹

双晶是两个或两个以上的同种晶体按一定的对称规律形成的规则连生。根据连生的方式可分为:接触双晶、聚片双晶、穿插双晶、轮式双晶等。

( 方铅矿的双晶)

( 尖晶石双晶)

■ 双晶的形成需要一定的条件。一般来说,稳定的结晶环境不利于双晶的形成。以石英为例,当结晶环境改变引起石英从高温结构向低温结构转变时,往往很容易形成双晶,即由于结晶环境的变化,导致高温石英(六方晶系)结构发生扭曲,变成低温石英(三方晶系)的结构,形成双晶。

■ 双晶的命名方式有很多。比如以具该双晶的特征矿物名称命名——尖晶石律双晶;以最初发现该双晶的地名来命名——日本律双晶;以双晶形状命名——燕尾双晶。

( 水晶的日本律双晶)

■ 确定水晶双晶的主要有两种方法:

1.在锥光下观察。锥光下沿着光轴的方向观察可见旋光干涉图,测定其为左旋或右旋,移动不同位置,观察其旋光性,如果在同一晶体上一部分为左旋型,另一部分为右旋型,即具有螺旋桨状干涉图,表明该晶体具有双晶,而合成水晶则不具有这种干涉图。

2.在反射光下直接观察。运用反射光(自然光、灯光均可),在一定的角度下可直接观察到天然水晶中的双晶纹。抛光越好的镜片,其双晶纹越容易观察。

日本律双晶,最初在日本发现

日本律双晶和道芬双晶都是以最初发现地来命

自然之美

在于成就了万物之灵

如果说

思想

是自然给予人类的灵性

那么对于宝石

美丽的图案

就是自然赋予它们的灵性

这是宝石们独特的语言

诉说着

几十亿年来地质纪元的更迭

精选
