”DIY“ 打造自己的指纹识别锁,再也不怕忘钥匙

作为一个记性不好的人,老是把钥匙忘记是件很悲剧的事,我就有好几次被锁在外面,等待是一件苦恼的事情。我决定改变。我总不会忘记我的手指吧,于是我想就做一个指纹识别开关好了。

所需组件:ATtiny85单片机、GT-511C1指纹扫描器、蜂鸣器、7805电压调制器、NPN晶体管、9V电池、9V电池扣、LCD显示模组、线材。

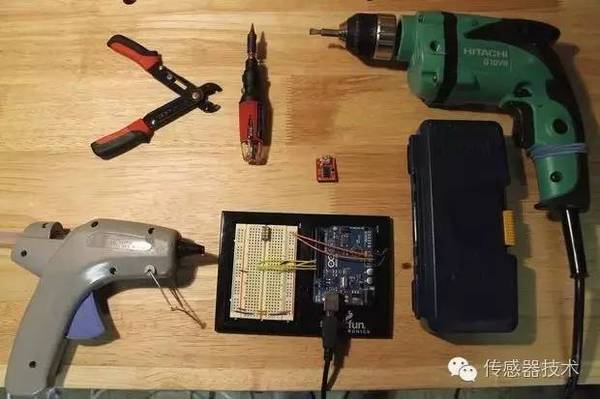

所需工具:FTDI Basic Breakout、Arduino(用来为ATtiny85编程)、热胶枪、钻头等。

设计原理模型图。

电路图。

连接图。

在面包板上连接各部件进行测试。

设置指纹扫描器。

http://www.instructables.com/files/orig/F24/WRJC/HW0FUO3Z/F24WRJCHW0FUO3Z.ino

为ATtiny85编程,这是相关的接线图。

连接编程,程序地址:

http://www.instructables.com/files/orig/FBQ/Y1BR/I834W0UY/FBQY1BRI834W0UY.ino

测试完成后,就可以组装了。

焊接各个模块。

在合适的地方打上保护胶。

蜂鸣器。

控制单元。

3D打印机壳。

限制开关:可以在探测器前盖被取下时,开始探测。

将各部件安装到机壳内。

将这个安装到我的车库门,和手控的电动门锁相连,此时前盖是关闭的。

电池和控制单元安装在室内。

测试一下。

你还可以将其装到保险箱上面。

电池装到箱子内部,其中使用了普通的伺服电机。

当然因为锁的机械结构是铁棒和木块做成的,安全性当然不会太高了。
