OIS+技术分析:OPPO的滑轨防抖是什么?

今天OPPO在深圳举办了R9sPlus上市前的品鉴会,虽然并没有受到邀请,但从现场的朋友发回来的图来看,本次R9sPlus主打的依然是拍照,但在拍照性能上,增加了强劲的OIS+功能。而之前已经把R9s的拍照性能介绍得很多了,这次就来说说R9s Plus的防抖技术吧。

OIS的原理:

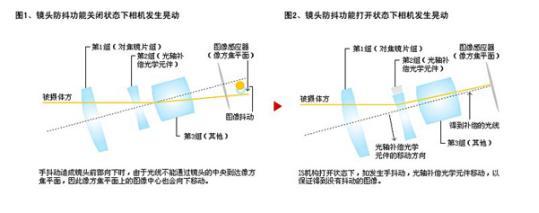

在拍照时,手的抖动会造成相机的轻微倾斜(一般在±0.5度以内),引起了镜头的拍摄角度变化,对于相机来说,相当于被拍摄的物体在画面中移动了,因此所成的像也会在图像传感器上相对于原位置发生偏移,结果造成图像随着抖动而在曝光过程中的传感器上移动,处于不稳定状态,导致传感器在记录曝光时,同一个感光元件记录了多束不同光束,而叠加了多余的元素,使画面如被涂抹般模糊了。

为解决这个问题,OIS(光学防抖)技术应运而生。OIS是光学图像稳定系统的简称。它首先应包括一个可感测抖动方向的陀螺仪,该陀螺仪将手抖导致的相机倾斜角度测出,系统再根据该角度预测出倾斜导致的图像偏移量,然后系统控制镜片组相对于图像传感器作出相应轴向的位移,确保每个感光元件所记录的光线束始终不变,由此将手抖造成的图像偏移抵消掉,保证拍摄的画面依然清晰,不模糊。

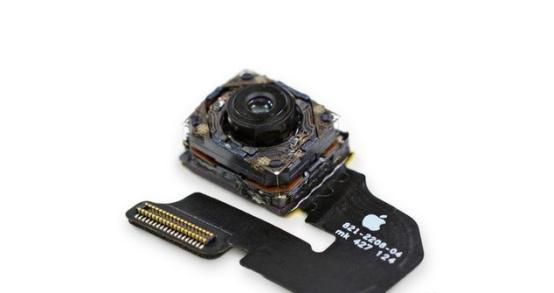

OIS光学防抖结构

最常见手机光学防抖运作结构:悬丝结构,这是影像领域中使用最广泛的OIS技术。运作原理是将镜头组件固定在一个用电磁场悬挂起来的平面稳定架上,平面上4根等长的悬丝在电磁场的控制下移动镜组,由于悬丝是不会接触任何地方,所以在磁场里面宛如被丝线悬挂的样子,让镜头组在平行于图像传感器的平面上沿任意方向做微小平移(一般在正负100微米以内),以补偿手机拍照时的倾斜抖动。

但因为手机摄像头体积比相机要小很多,悬丝长度很小,而且有相互的拉伸关系,使稳定架于图像传感器的X轴、Y轴上移动时,Z轴上也会有一定的前后位移,需要AF对焦马达作相应运动来进行补偿。运作步骤增多,也因为稳点架大小的关系,使镜组的活动幅度很小,灵活性不足,很难压缩体积。因此,悬丝结构的防抖性能因这些限制,在手机的表现确实是比相机要弱的,也不利于产品的体积控制。

而最新的OIS+技术就是专门针对悬丝结构的不足,开发出了新的滚珠式滑轨防抖结构。而首款搭载这个技术的,就是OPPO R9s Plus了。

OIS+防抖技术去掉了悬丝结构,将其替换成X轴、Y轴上的两层滚珠滑轨结构,去除了原本因X、Y轴运作影响Z轴的问题,无需自动对焦马达修正。镜组在马达的驱动下,由滚珠带动移动,并且移动过程中,Z轴方向与图像传感器的距离不变,去除了因X/Y/Z轴之间运动的连带影响。
