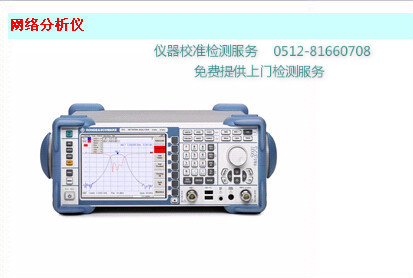

网络分析仪校准|网络分析仪检测|网络分析仪校正

苏州网络分析仪校准检测|苏州网络分析仪仪器校准|苏州网络分析仪仪器校正|苏州网络分析仪仪器检测|苏州计量校准网络分析仪是测量网络参数的一种新型仪器,可直接测量有源或无源、可逆或不可逆的双口和单口网络的复数散射参数,并以扫频方式给出各散射参数的幅度、相位频率特性。自动网络分析仪能对测量结果逐点进行误差修正,并换算出其他几十种网络参数,如输入反射系数、输出反射系数、电压驻波比、阻抗(或导纳)、衰减(或增益)、相移和群延时等传输参数以及隔离度和定向度等。

简介

矢量网络分析仪,它本身自带了一个信号发生器,可以对一个频段进行频率扫描. 如果是单端口测量的话,将激励信号加在端口上,通过测量反射回来信号的幅度和网络分析仪(5张)相位,就可以判断出阻抗或者反射情况. 而对于双端口测量,则还可以测量传输参数. 由于受分布参数等影响明显,所以网络分析仪使用之前必须进行校准。

发展过程

网络分析仪是在四端口微波反射计(见驻波与反射测量)的基础上发展起来的。在60年代中期实现自动化,利用计算机按一定误差模型在每一频率点上修正由定向耦合器的定向性不完善、失配和窜漏等而引起的误差,从而使测量精确度大为提高,可达到计量室中最精密的测量线技术的测量精确度,而测量速度提高数十倍。

参数

参数(散射参数)用于评估 DUT 反射信号和传送信号的性能。 参数由两个复数之比定义,它包含有关信号的幅度和相位的信息。 参数通常表示为:

输出 输入输出:输出信号的 DUT 端口号输入:输入信号的 DUT 端口号例如,参数 S21 是 DUT 上端口 2 的输出信号与 DUT 上端口 1 的输入信号之比,输出信号和输入信号都用复数表示。当启动平衡 - 不平衡转换功能时,可以选择混合模 S 参数。

新发展

1973年又研制出六端口网络分析仪。它利用一个由定向耦合器和混合接头(魔 T)组成的六端口网络作为测量单元,除二个端口分别接信号源和被测件之外,其余四个端口均接到幅值检波器或功率计。通过检出的四个幅值的适当组合,可以求出被测网络散射参数的模和相位。它不必使用复杂的双通道接收机来取得相位信息,从而使测量系统的硬件大为简化。此外,它有超过必需数目的冗余测量端口,可以利用冗余数据之间互相核对来提高测量结果的可信性。但它的计算工作比四端口网络分析仪要复杂得多。采用双六端口网络分析仪来测量双端口网络,即用一个六端口网络仪接在被测网络的端口1,另一个接在端口2,可在测量过程中避免开关转换或人工倒转被测网络的输入端和输出端,进一步提高了测量的精确度。
