链式静止同步补偿器的设计与仿真研究

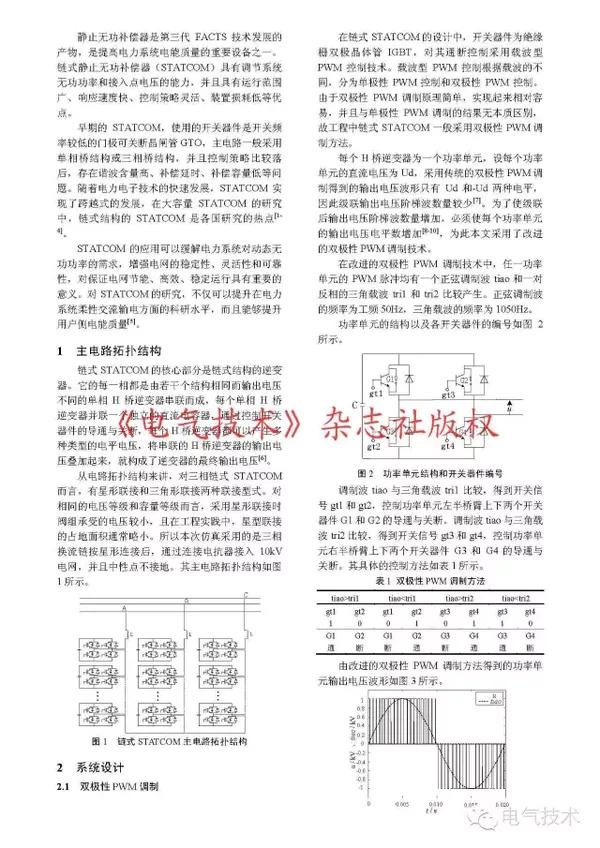

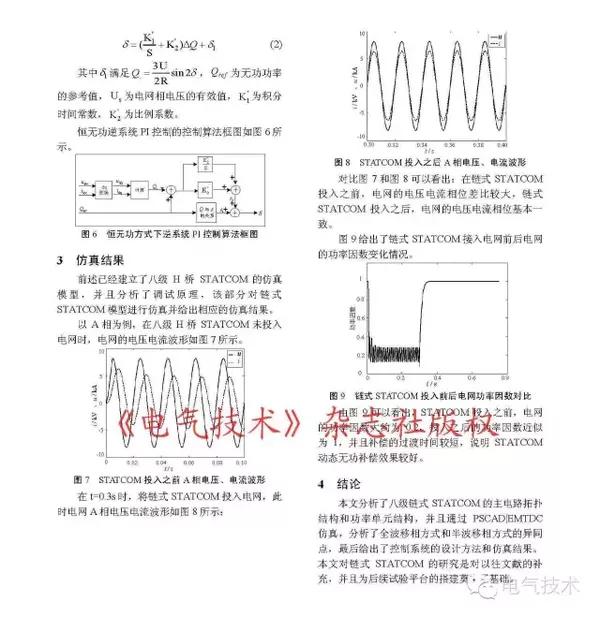

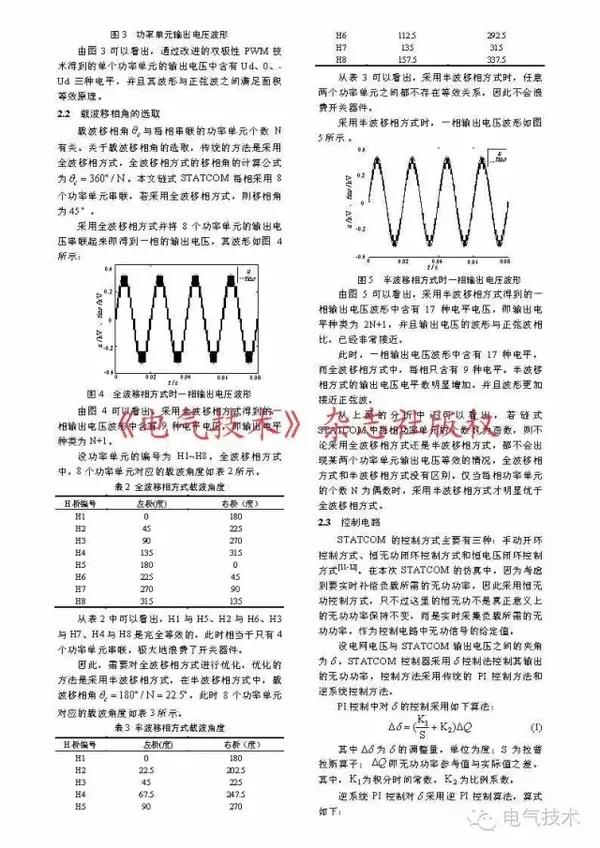

国网电力科学研究院的研究人员邵燕秋、邵宜祥、简优宗、陈董秀、朱菲菲,在2016年第8期《电气技术》杂志上撰文,分析了链式静止同步补偿器的主电路拓扑结构和功率单元结构,阐述了双极性PWM调制方法和载波移相角的选取,采用恒无功控制理论搭建了基于PI控制的控制电路,并且给出了PSCAD|EMTDC仿真结果。

仿真结果说明了系统设计的合理性和可靠性,也说明了STATCOM作为新一代FACTS装置具有良好的性能。
