电感线圈的多层绕法和单层绕法都有哪些种类

电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯。电感线圈作为电感元器件的一种,具有广泛的应用,电感线圈大多属于非标准元件,可以自己进行自行绕制,那么电感线圈应该如何进行绕制,电感线圈都有哪些绕制方法呢,电感线圈总的绕法有单层绕法和多层绕法,分别适合于不同大小的电感量的绕制,其中单层绕法和多层绕法又分有不同的绕法,具体的细节请看下面的分析。

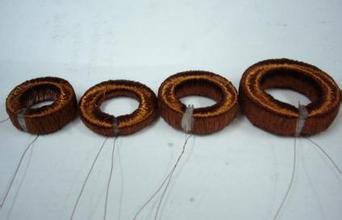

电感线圈的漆包线材在骨架上的绕法,可以分为单层绕法和多层绕法两种。

第一种缠绕方法:单层缠绕法

单层缠绕法就是将电感线圈的线匝以单层的方式缠绕在绝缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少,同时还能将其一些特性稳定。紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。

单层电感线圈在现今的电路应用使用得较多的一种,通常它的电感量一般只有几个或几十个微亨。这种线圈的Q值一般都比较高,大多都是用于高频电路中。在很多电路中我们都能看到它的使用,虽然它的电感量不大,但Q值却比较高,是高频电路的最佳选择。在单层电感线圈的设计中,它的线路缠绕的方式通常采用密绕法、间绕法和脱胎绕法三种。而这三种绕法也适用于不同的电路电器当中。

1.密绕法其实就是将导线挨着,密集的缠绕在骨架上,这种线圈电感通常都是在天线方面使用,比如收音机、半导体收录机的天线线圈等。

2.间绕法的缠绕方式大体跟密绕法差不多,只不过它的线圈之间有间隙,而不是想密绕那样紧挨着。这种电感分布电容小,高频性能很高,很适合作为短波的天线来使用。

3.脱胎绕法的线圈其实就是空心线圈,也可以说是密绕法的变形,即将密绕法的骨架抽出,在根据所需要的指标来适当的调节每个线圈之间的空隙,或者直接改变线圈的形状。它一般是在高频电路中作为谐振电路来使用。

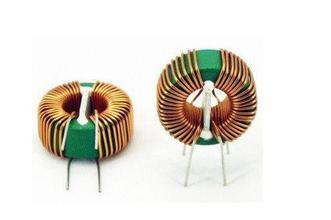

第二种缠绕方法:多层缠绕法

单层线圈只能应用在电感量小的场合,因此当电感量大于300μH时,就应采用多层线圈。多层线圈除了匝和匝之间的分布电容外,层与层之司也有分布电容,因此多层线圈存在着分布电容大的缺点。同时层与层之间的电压相差较多,当线圈两端有高电压时,容易造成匝间绝缘击穿。为了防止这种现象的发生,常将线圈分段绕制,

多层绕法又可分为多层密和蜂房式绕法两种:绕蜂房式电感线圈如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大

一般的高频扼流圈,由于要求有较大的电感量和较小的体积,而对电感量的精度、Q值及稳定性要求不高,大多都采用多层密绕。

对于在高压、大功率下运行的谐振电路用的电感线圈,绕制电感线圈时,必须考虑线匝能承受的电流值和线间的耐压,同时还得注意线圈的发热问题,考虑是否采用高温线材或特种线材绕制。

以上就是小编为大家总结的有关电感线圈的多层绕法和单层绕法都有哪些种类的介绍,希望可以帮到大家。

本文出自:深圳晨飞电子开关电源变压器滤波器厂家
